18层剪力墙结构高层住宅结构CAD施工图纸(短肢剪力墙)

  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 地上层数:18层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 风压:0.50kN/平方米
  • 地下室功能:车库
  • 参考图纸:98张
  • 设计年代:近代

附件详情

该项目为10#、11#楼为地上18层,地下一层结构,建筑高度56.1m,建筑面积各8193.9平方米;21#、22#楼为地上16层,地下一层结构,建筑高度50.1m,建筑面积各7295.7平方米;
全套图纸98张,包括桩位 平面布置图 、基础结构平面图、基础底板配筋图、板平面图、剪力墙配筋平面图、外檐详图、 楼梯详图 等。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

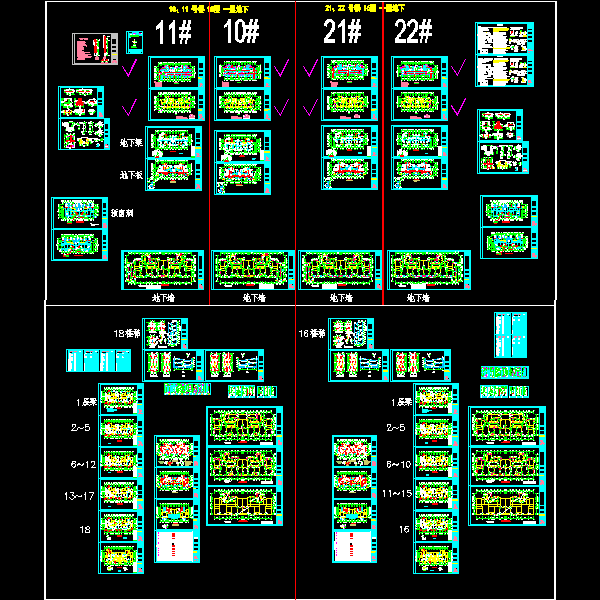

  • 18层剪力墙结构高层住宅结构CAD施工图纸(短肢剪力墙) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
