08年最新通用图纸20mT梁设计CAD图纸(预应力混凝土桥)

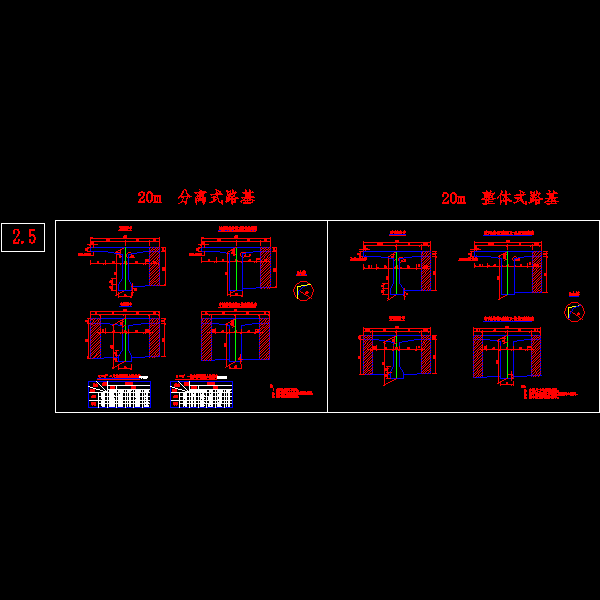

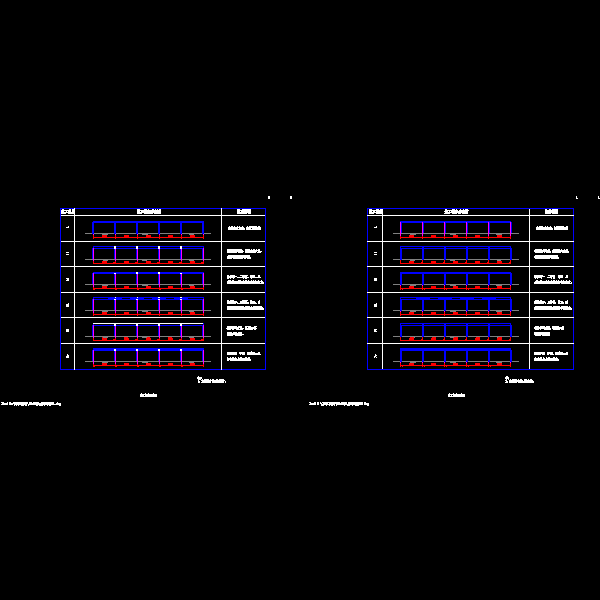

一、技术标准与设计规范 　　1.《公路工程技术标准》（JTG B01－2003） 　　2.《公路桥涵设计通用规范》（JTG D60－2004） 　　3.《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62－2004） 　　4.《公路桥涵施工技术规范》（JTJ 041－2000） 　　5.《公路交通安全设施设计规范》（JTG D81－2006） 　　二、技术指标 　　主要技术指标表 　　公路等级 高速公路 　　路基宽度（m） 24.5（分离式路基） 　　汽车荷载等级 公路—Ⅰ级 　　行车道数 双向四车道 　　桥面宽度（m） 2×12.0 　　跨径（m） 20 　　斜度（°） 0、15、30 　　单幅桥梁片数 5 　　梁间距（m） 2.4 　　预制梁长（m） 中跨为19.5，边跨为19.71或19.67 　　预制梁高（m） 1.5 　　预制梁最大吊装重量（kN） 边梁423，中梁413 　　设计安全等级 一级 　　环境类别 Ⅰ类、Ⅱ类 　　 　　图纸25张
