预应力混凝土连续梁桥T梁CAD施工图纸设计16张(桥宽11m)

附件详情

本图纸为桥宽11m的 装配式 预应力混凝土 连续梁桥 T梁施工图设计,共计23张,设计内容精细。
……
设计要点:
1、本通用图的结构体系为先简支后结构连续,按全预应力构件设计。
2、设计计算采用平面杆系结构计算软件计算,横向分配系数按刚接梁法计算,并采用空间结构计算软件复核。
3、设计参数
1)混凝土:重力密度γ=26.0kN/ ,弹性模量EC=3.45× MPa。
2)沥青混凝土:重力密度γ=24.0kN / 。
3)预应力钢筋:弹性模量Ep=1.95×105 MPa,松驰率ρ=0.035,松驰系数ζ=0.3。
4)锚具:锚具变形、钢筋回缩按6mm(一端)计算;金属波纹管摩阻系数μ=0.25,偏差系数k=0.0015。
5)支座不均匀沉降:Δ=5mm
6)竖向梯度温度效应:按《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)规定取值。
……
主梁预制:
浇筑主梁混凝土前应严格检查伸缩缝、护栏、泄水管、支座等附属设施的预埋件是否齐全,确定无误后方能浇筑。施工时,应保证预应力管道及钢筋位置准确。梁端2m范围内及锚下混凝土局部应力大、钢筋密,特别是锚下混凝土,应充分振捣密实,严格控制其质量。
……
共16张,编制于2010年。

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

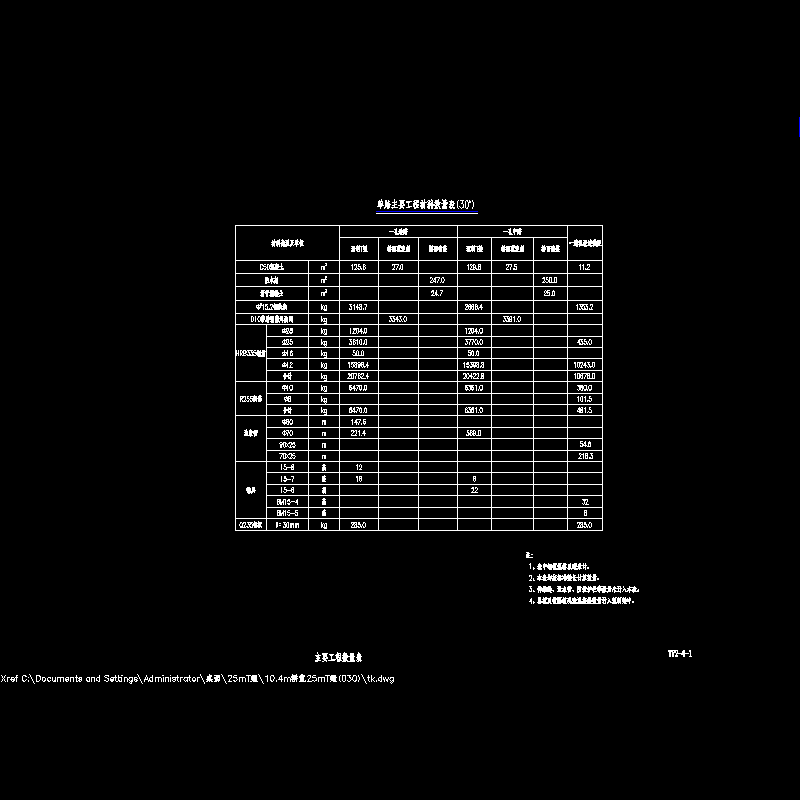

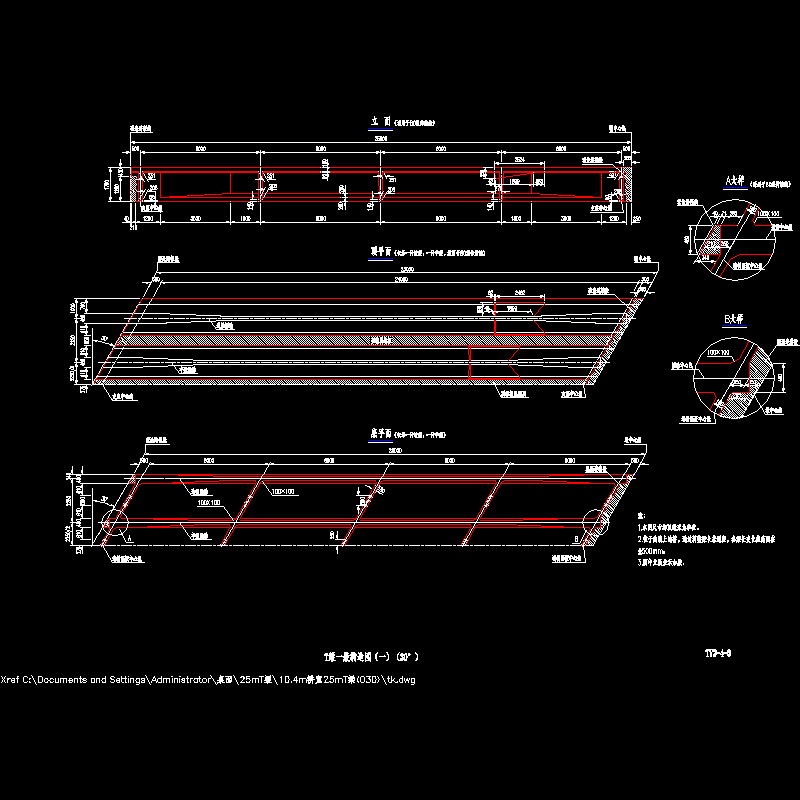

  • ty2-4-1.dwg
    ty2-4-1.dwg

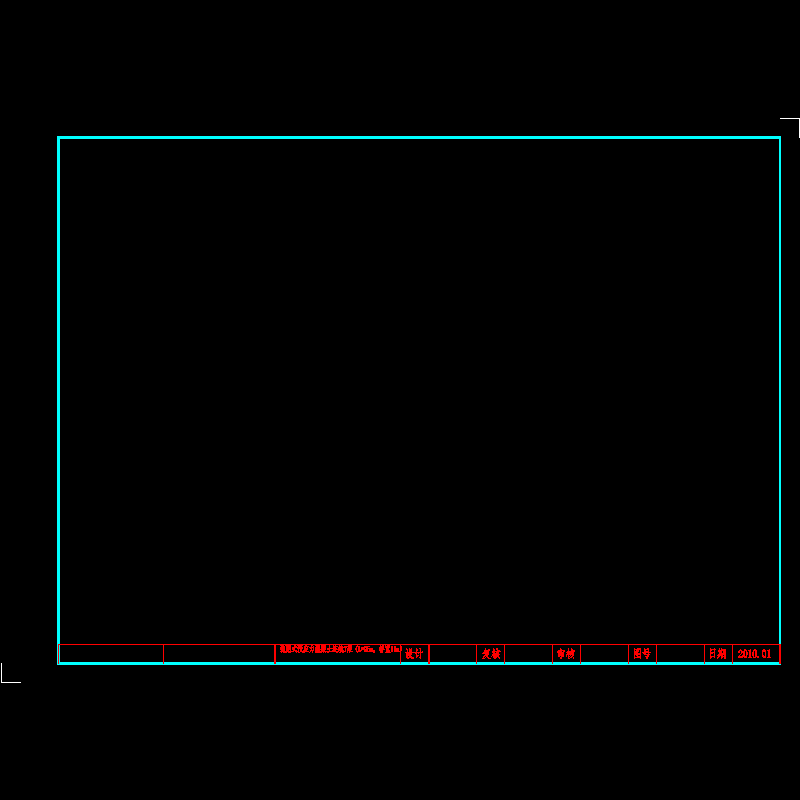

  • tk.dwg
    tk.dwg
  • ty2-4-2.dwg
    ty2-4-2.dwg
  • ty2-4-3.dwg
    ty2-4-3.dwg
  • ty2-4-4.dwg
    ty2-4-4.dwg
  • ty2-4-5.dwg
    ty2-4-5.dwg
  • ty2-4-6.dwg
    ty2-4-6.dwg
  • ty2-4-7.dwg
    ty2-4-7.dwg
以上是部分截图,请下载附件后查看完整高清内容
