住宅楼小区单层地下车库电气施工图纸(二级负荷)

  • 建筑类别:住宅
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 负荷等级:二级
  • 接地方式:TN-C-S
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统

附件详情

  • 一、电气设计说明
  • 二、消防设计说明
  • 三、配电线系统图
  • 四、电力平面图
  • 五、 照明平面图
  • 六、消防平面图
  • 七、接地平面图

附件详情

该项目是某小区地下车库电气图纸,平时为二类地下停车库,设计停车位235辆,设计内容包括 照明系统 , 动力配电系统,安全接地系统,火灾自动报警系统及总等电位联结。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

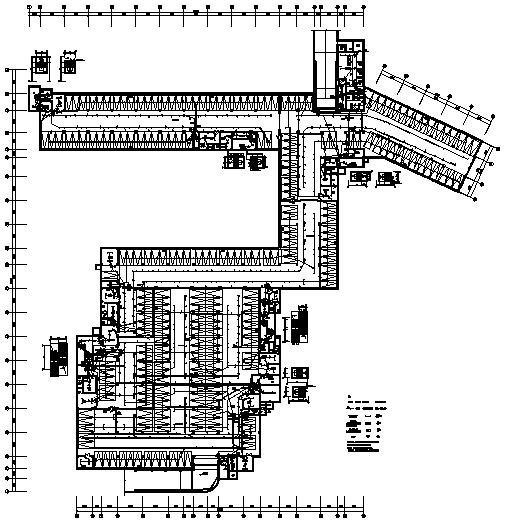

  • 住宅地下车库施工图 - 1
    住宅地下车库施工图 - 1

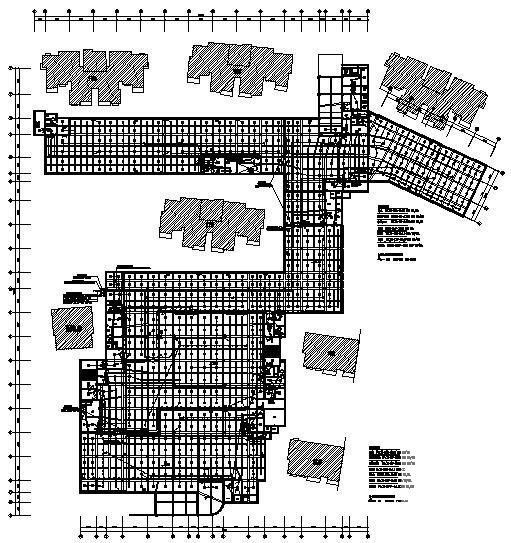

  • 住宅地下车库施工图 - 2
    住宅地下车库施工图 - 2

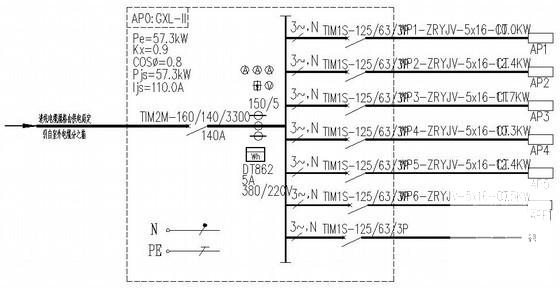

  • 住宅地下车库施工图 - 3
    住宅地下车库施工图 - 3

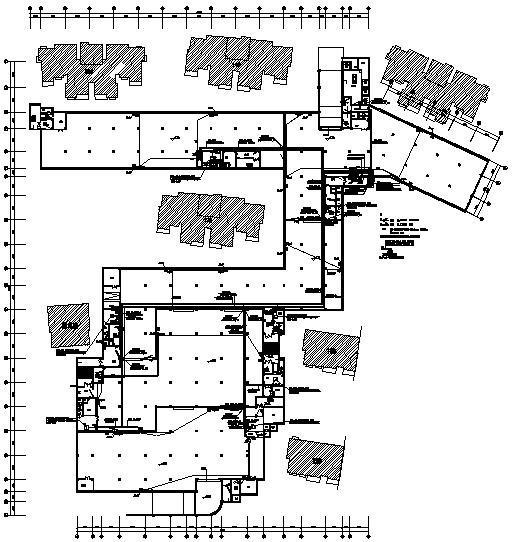

  • 住宅地下车库施工图 - 4
    住宅地下车库施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
