高层住宅楼地下车库电气设计CAD施工图纸
- 建筑类别：住宅
- 建筑设计面积：12000平方米
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：15张
- 设计年代：近代
- 地下室用途：车库
- 负荷等级：二级
- 接地方式：TN-C-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制
- 弱电设计： 火灾自动报警系统 ,广播系统
附件详情
- 一、电气设计说明
- 二、 配电箱系统 图
- 三、消防自动报警系统图
- 四、风机控制原理图
- 五、电气设备安装大样图
- 六、 照明平面图
- 七、消防报警平面图
- 八、基础接地平面图
附件详情
本稿件是某高层住宅楼地下车库电气施工图纸，地下建筑面积约12000平方米。电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、消防自动报警系统设计、风机控制原理、电气设备安装大样、接地系统设计等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

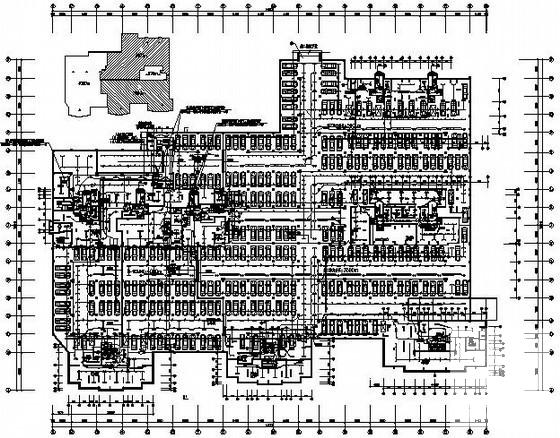

第 1 张图 -

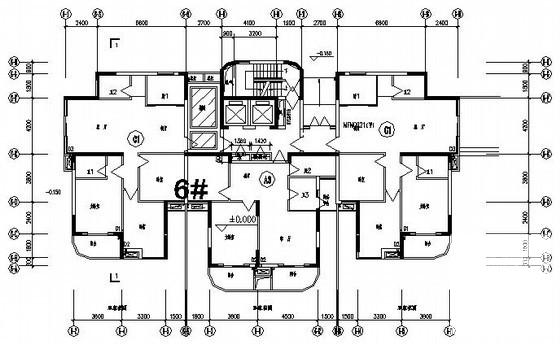

第 2 张图 -

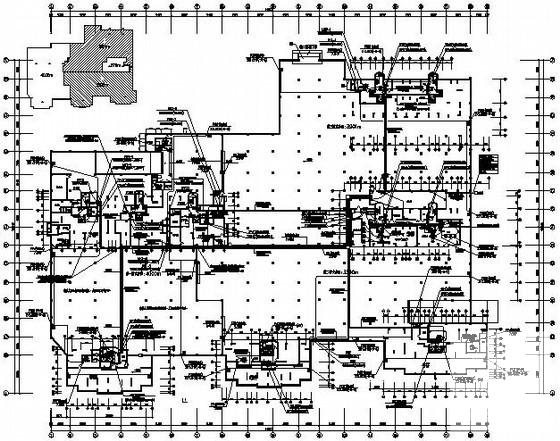

第 3 张图 -

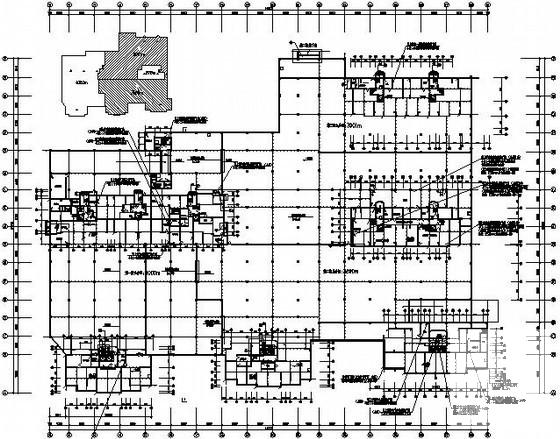

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-18
- 评论次数：0
- 浏览次数：0
- 文件大小：1.97 MB
- 收藏次数：0
-
文件名称：
附件-995856676708805557575.rar
