住宅楼地下车库电气设计CAD施工图纸

资料简介
赚取积分

建筑类别：住宅
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：16977.621平方米
图纸设计深度：施工图
参考图纸：13张
设计年代：近代
地下室用途：人防
节点大样：人防
防雷等级：第三类
接地方式：TN-S
项目所在地：山东
强电设计：供配电系统 ,电气照明,建筑物防雷,接地安全,其它
弱电设计：火灾自动报警系统 ,其它

附件详情

电气设计说明
配电干线图
配电系统图（一）
配电系统图（二）
配电系统图（三）
火灾自动报警系统图
电气火灾监控系统图
地下车库负一层照明平面图
地下车库负一层照明平面图
地下车库负一层
非消防动力配电平面图
地下车库负一层
非消防动力配电平面图
地下车库负一层
消防动力配电平面图
地下车库负一层
消防动力配电平面图
地下车库负一层
火灾自动报警平面图
地下车库负一层
火灾自动报警平面图
地下车库负一层接地平面图
地下车库负一层接地平面图
弱电桥架走向平面图
弱电桥架走向平面图
……

附件详情

该项目位于山东省，地下车库为一层，局部设有人防工程，设有人防工程的区域“平时为地下停车库、战时人民防空地下室工程”。地下车库建筑面积16977.621平方米。建筑层数：1层。总高度：4米。防火设计建筑分类：一类。耐火等级：一级。屋面防水等级：II级。建筑设计结构形式：异形柱框架剪力墙。设计使用年限：50年。
设计范围：220/380V配电系统；照明系统；建筑物接地系统及安全措施；火灾自动报警系统。
，图纸共13张。

火灾自动报警系统图

火灾自动报警平面图

配电系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图

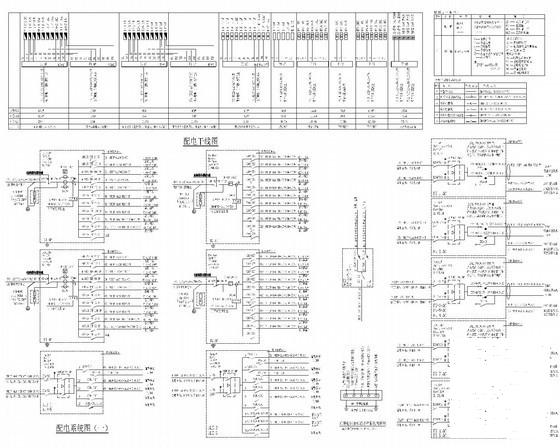

第 3 张图

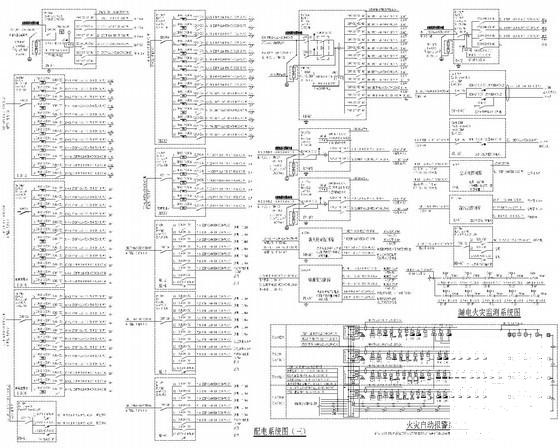

第 4 张图
