4层行政办公楼空调通风设计CAD施工图纸

附件详情

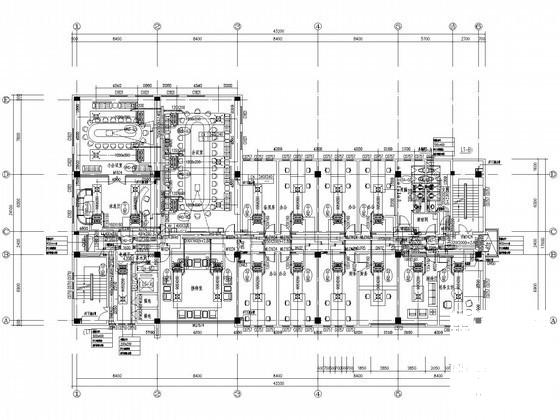

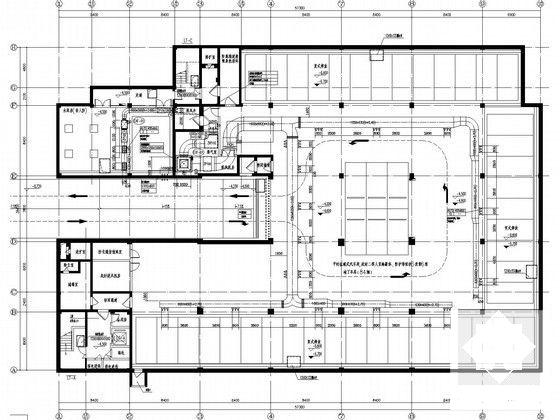

稿件为上海某学校教学图书馆空调通风设计施工图，总建筑面积5250m2，建筑占地面积880平方米，建筑层数4层，建筑高度17.4m。

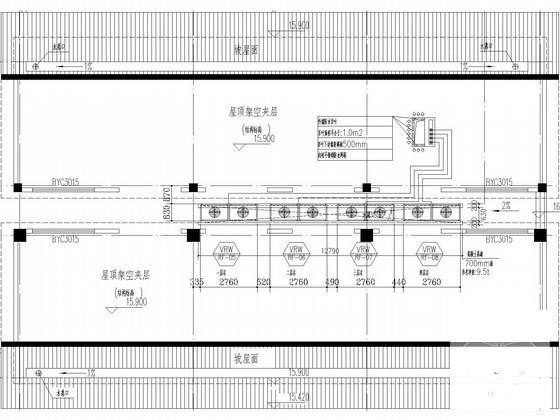

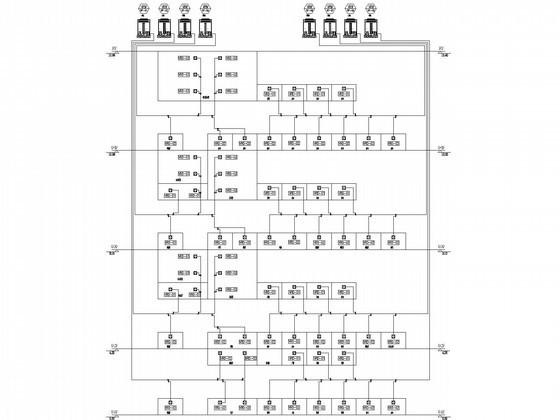

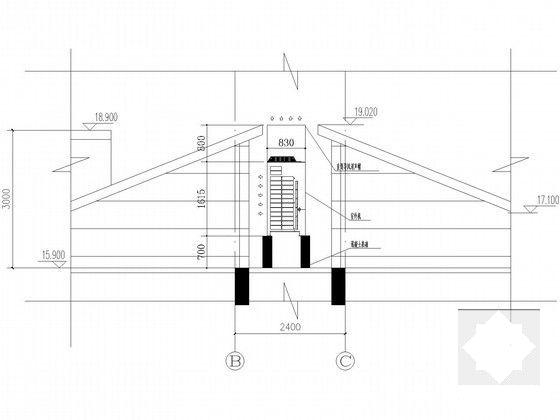

设计范围：小中央空调系统设计；机械通风系统设计；机械防排烟系统设计；。该项目采用变冷媒流量小中央空调系统，变冷媒流量空调系统的室外机设置在通风良好的屋面上。室外机的气、液管道管通过土建竖井和各层的吊顶接至各房间内的卧式暗装室内机和嵌入式室内机。各房间的新风通过设置在吊顶内的全热热交换器送入室内。全热交换热的新风和排风的外墙防水百叶设置在外墙上。在换热机组两侧的新、排风总管上均设有消声器或消声弯头……


，图纸共12张，出自知名设计院。
