24米跨门式刚架结构煤矿加工车间建筑结构CAD施工图纸（两台5T吊车）
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：19张
- 设计年代：近代
附件详情
该项目是二矿加工车间；建设地点：山东省，建筑层数为一层，建筑设计面积：2161平方米，第1跨有两台5.0t中级工作制吊车，抗震设防烈度为6度。
该资料包含：建筑说明，平面图，立面图，剖面图；
结构设计说明
，基础图，锚栓图，钢架图，墙梁图，檩条图，吊车梁详图，电气布置图等共计19张图。
分享投稿时间：近几年

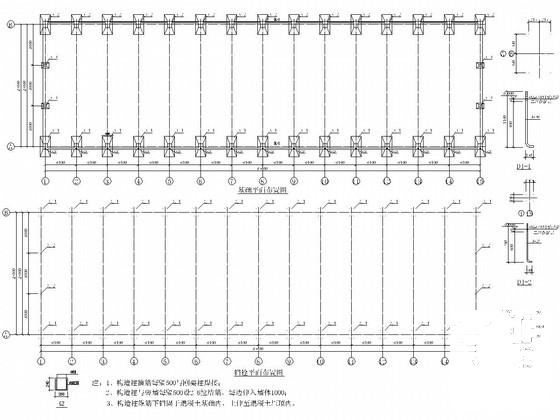

基础 平面布置图

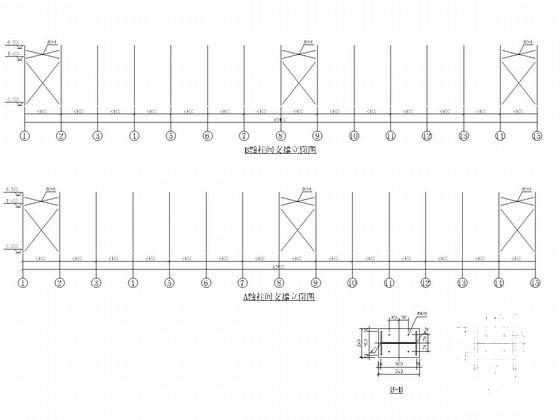

A轴柱间支撑立面图

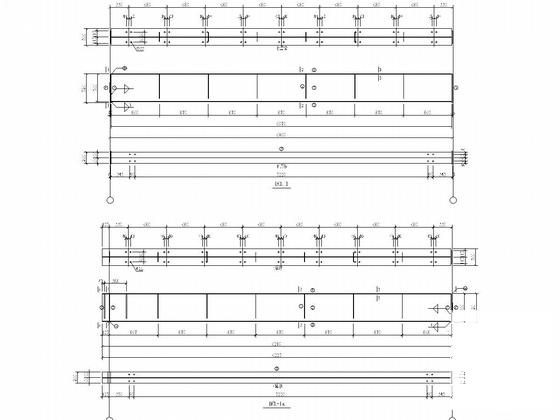

吊车梁施工图

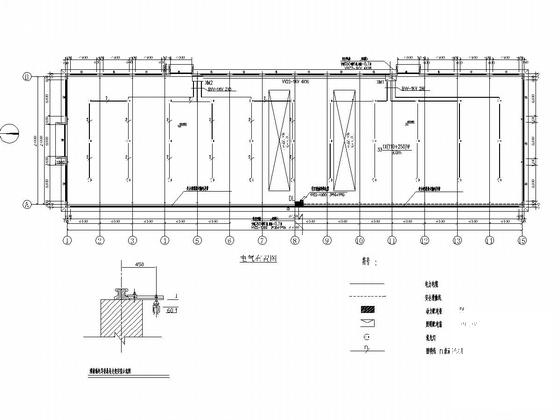

电气布置图
车间室内采暖
消防布置图
屋面结构图
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图 -
第 7 张图
-
第 8 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.43 MB
- 收藏次数：0
-
文件名称：
附件-995877809570956785780.rar
