25米跨门式刚架加工车间钢结构CAD施工图纸(甲级院)(平面布置图)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:25m
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

这份参考资料包括:结构设计总说明、基础详图、基础平面布置图、锚栓平面布置图、结构 平面布置图 、屋面次构件布置图、GJ结构图、柱间支撑布置图及水平支撑、墙梁布置图、水平支撑及门窗洞口节点、围护墙构造图及抗风柱结构图等共13张。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

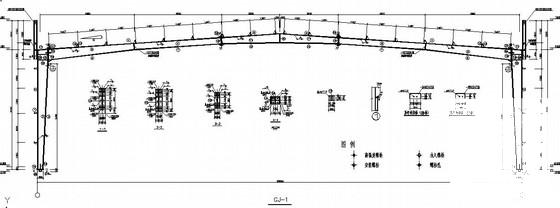

  • 25米跨门式刚架加工车间钢结构CAD施工图纸(甲级院)(平面布置图) - 1
    第 1 张图

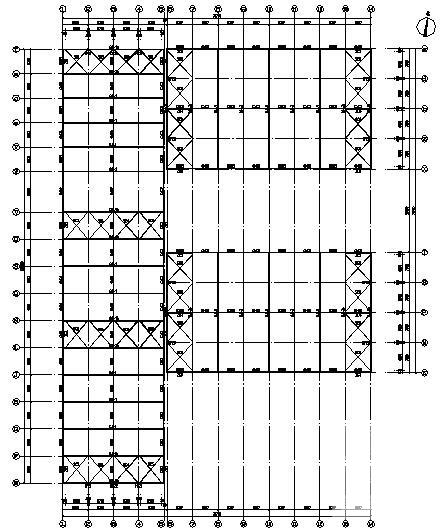

  • 25米跨门式刚架加工车间钢结构CAD施工图纸(甲级院)(平面布置图) - 2
    第 2 张图

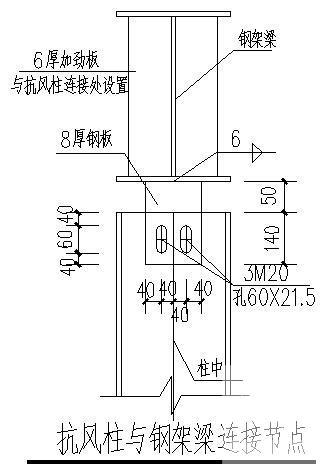

  • 25米跨门式刚架加工车间钢结构CAD施工图纸(甲级院)(平面布置图) - 3
    第 3 张图

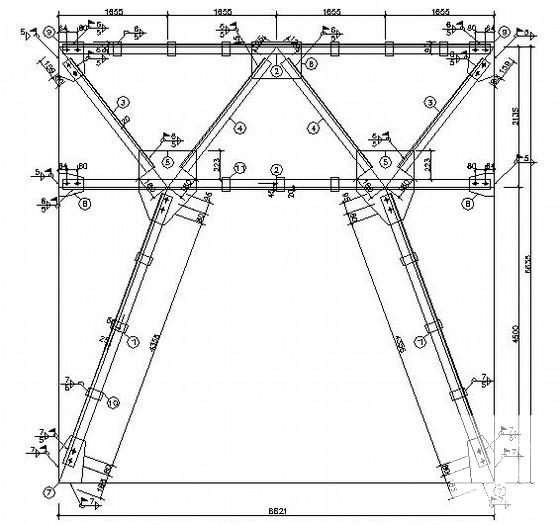

  • 25米跨门式刚架加工车间钢结构CAD施工图纸(甲级院)(平面布置图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
