带吊车高低跨门式刚架厂房结构CAD施工图纸(独立基础)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 风压:0.40kN/平方米
  • 参考图纸:29张

附件详情

设计总说明、厂房平面图、屋面布置图、立面图 厂房剖面图、基础 平面布置图 、地脚螺栓布置图、屋面檩条布置图、墙梁布置图、屋面支撑布置图、柱间支撑布置图、墙面布置图、GJ、吊车梁布置图、ZC共29张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

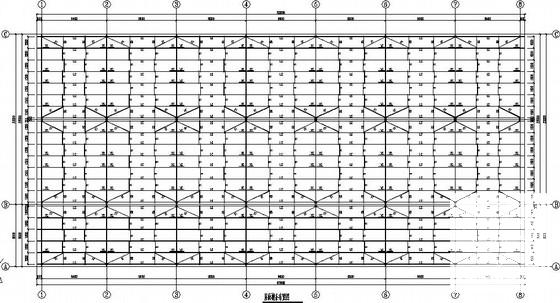

  • 带吊车高低跨门式刚架厂房结构CAD施工图纸(独立基础) - 1
    第 1 张图

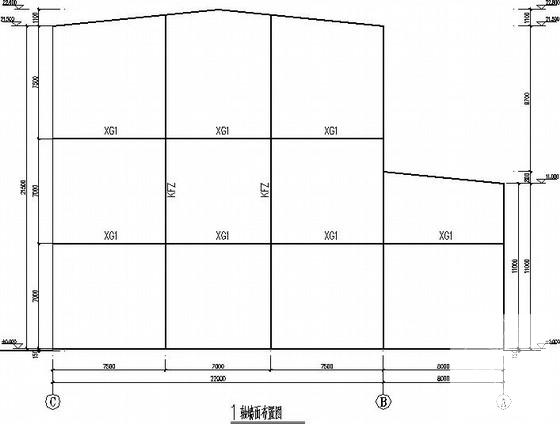

  • 带吊车高低跨门式刚架厂房结构CAD施工图纸(独立基础) - 2
    第 2 张图

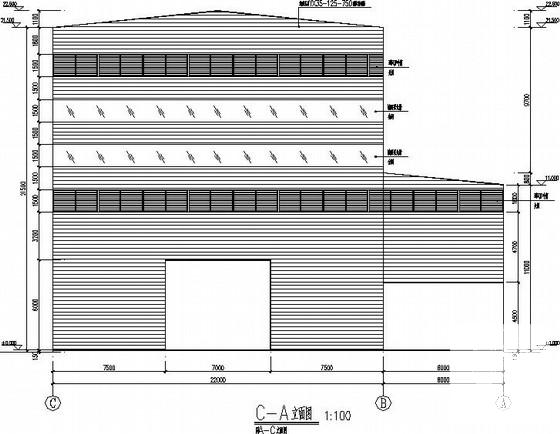

  • 带吊车高低跨门式刚架厂房结构CAD施工图纸(独立基础) - 3
    第 3 张图
  • 带吊车高低跨门式刚架厂房结构CAD施工图纸(独立基础) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
