18米跨单层厂房钢结构CAD施工图纸(带吊车梁局部框架)(平面布置图)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 结构最大跨度:18m
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 参考图纸:15张
  • 设计年代:近代

附件详情

这份参考资料包括:结构设计总说明、钢结构设计施工说明、基础平面布置图、柱网平面布置图、基础详图、柱摸板配筋详图、梁板和楼梯配筋布置图、屋面檩条布置图、拉条、隅撑、檩条详图、刚架及支撑布置图、GJ1详图、各轴支撑布置图、吊车梁及雨蓬平面布置图、DCL-1(吊车梁)详图、地沟 平面布置图 等共15张。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

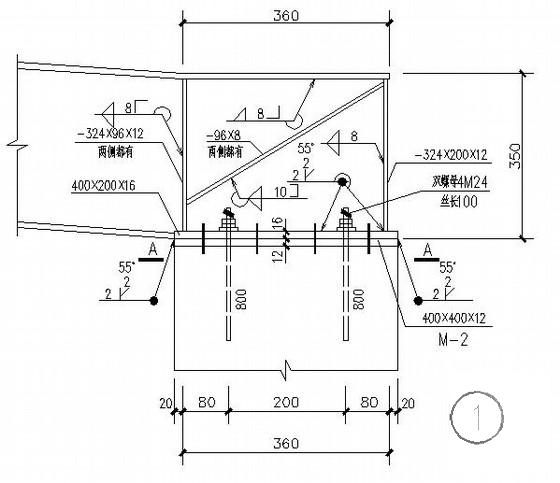

  • 18米跨单层厂房钢结构CAD施工图纸(带吊车梁局部框架)(平面布置图) - 1
    第 1 张图

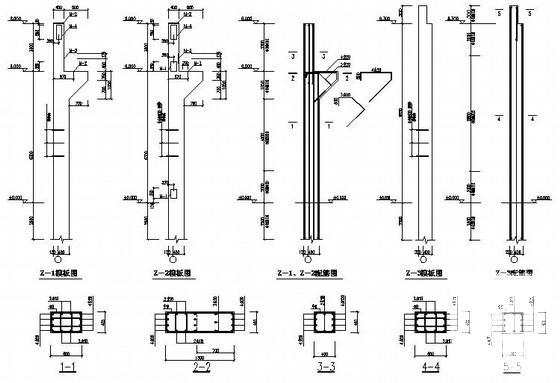

  • 18米跨单层厂房钢结构CAD施工图纸(带吊车梁局部框架)(平面布置图) - 2
    第 2 张图

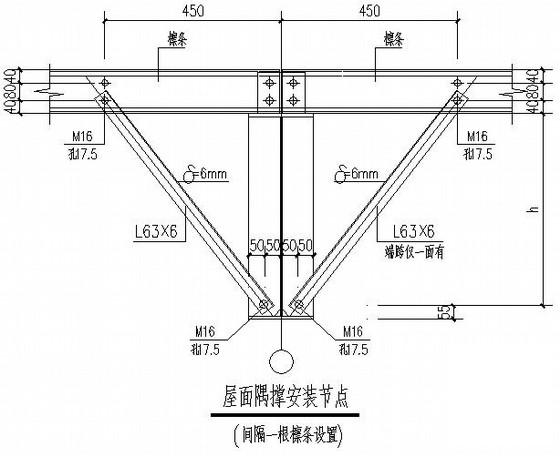

  • 18米跨单层厂房钢结构CAD施工图纸(带吊车梁局部框架)(平面布置图) - 3
    第 3 张图

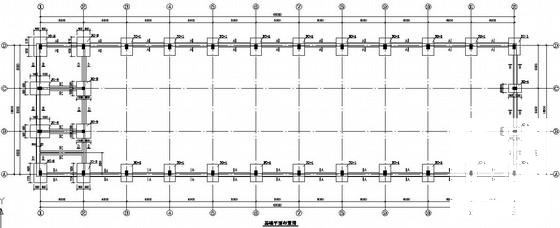

  • 18米跨单层厂房钢结构CAD施工图纸(带吊车梁局部框架)(平面布置图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
