起重机厂房]34米跨门式刚架结构CAD施工图纸
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：19张
- 设计年代：近代
附件详情
该项目是34米跨门式刚架起重机厂房项目，该资料包含：
结构设计说明
，基础图，钢架详图，檩条布置图，起重机厂房屋顶平面图，起重机厂房平面图，屋顶结构支撑布置图，立面图等共计19张图。
基础图
檩条布置图
刚架详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

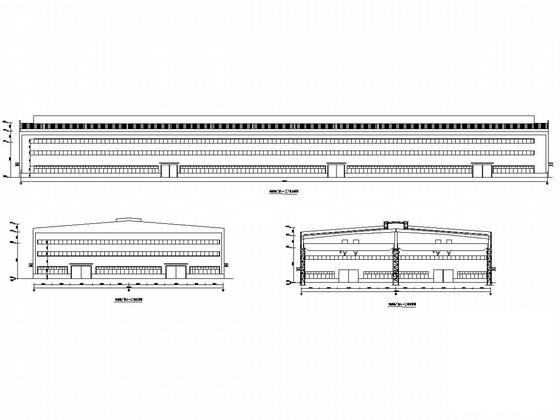

![起重机厂房]34米跨门式刚架结构CAD施工图纸 - 1](https://www.zhi45.com/images/2004/06/06/162296716437548531.png "起重机厂房]34米跨门式刚架结构CAD施工图纸 - 1")
第 1 张图 -
![起重机厂房]34米跨门式刚架结构CAD施工图纸 - 2](https://www.zhi45.com/images/2004/06/06/162296716437548532.png "起重机厂房]34米跨门式刚架结构CAD施工图纸 - 2")
第 2 张图 -
![起重机厂房]34米跨门式刚架结构CAD施工图纸 - 3](https://www.zhi45.com/images/2004/06/06/162296716437548533.png "起重机厂房]34米跨门式刚架结构CAD施工图纸 - 3")
第 3 张图 -

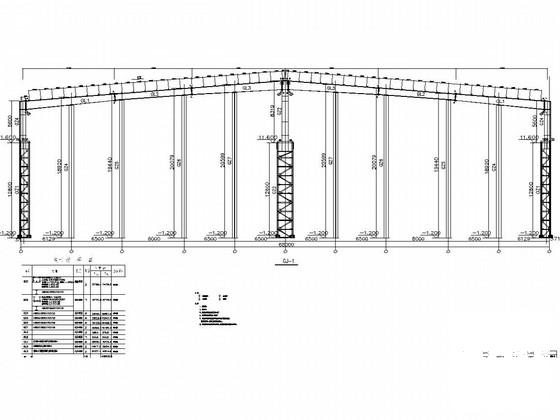

![起重机厂房]34米跨门式刚架结构CAD施工图纸 - 4](https://www.zhi45.com/images/2004/06/06/162296716437548534.png "起重机厂房]34米跨门式刚架结构CAD施工图纸 - 4")
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-07
- 评论次数：0
- 浏览次数：0
- 文件大小：1.89 MB
- 收藏次数：0
-
文件名称：
附件-995878099559887897085.rar
