18米跨门式刚架厂房部分结构设计施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :条形基础,独立基础,桩基础
  • 结构安全等级:二级
  • 结构最大跨度:18m
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

该项目为装饰工程有限公司一期厂房,抗震设防烈度7度,近震,厂房为门式刚架结构,Ⅱ类场地,土壤标准冻结深度为天然地面下0.850m。基础采用预制钢筋砼桩基础,选用第七层混合花岗岩全风化层为地基持力土层,其地基承载力标准值fk=500kpa。室内外高差0.150m,室内地坪标高±0.000m为绝对标高12.000m。
共8张图纸,其中结构5张,包括基础平面布置图,刚架,支撑 平面布置图 ,GJ详图,屋面檩条、拉条布置图,墙梁布置图等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

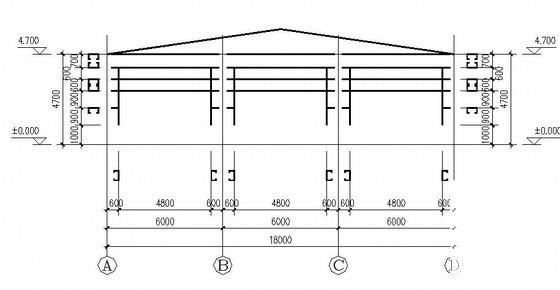

  • 厂房结构设计 - 1
    厂房结构设计 - 1

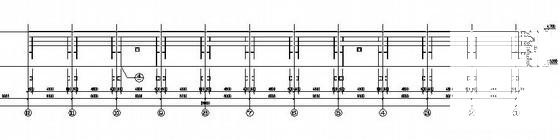

  • 厂房结构设计 - 2
    厂房结构设计 - 2

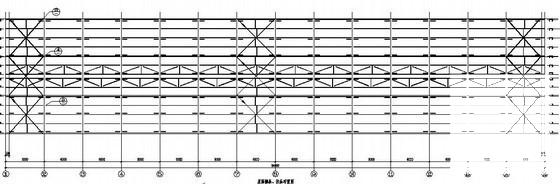

  • 厂房结构设计 - 3
    厂房结构设计 - 3

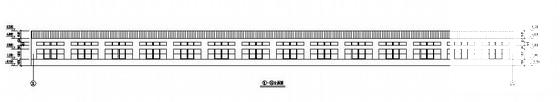

  • 厂房结构设计 - 4
