连跨门式刚架结构厂房结构cad施工图纸和结构布置图
-
厂房建筑高度：单层厂房
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：6度抗震
-
风压：0.30kN/平方米
-
参考图纸：12张
-
设计年代：近代
项目概要：
位于贵州省毕节市，是厂房建设项目。单层门式刚架结构，双坡两连跨，跨度方向26.6米，长度方向35.4米，最大柱距7.2米。
附件内含：
钢结构设计说明、基础平面布置图、锚栓平面布置图、吊车梁平面布置图、屋面结构布置图、屋面檩条布置图、立面结构布置图、墙面檩条布置图、钢架详图、吊车梁详图、吊车梁连接节点大样等，dwg格式，共计结构图纸12张。
锚栓平面布置图
钢架详图
钢架立面结构布置图
墙面檩条立面结构布置图
吊车梁详图
屋面檩条连接大样

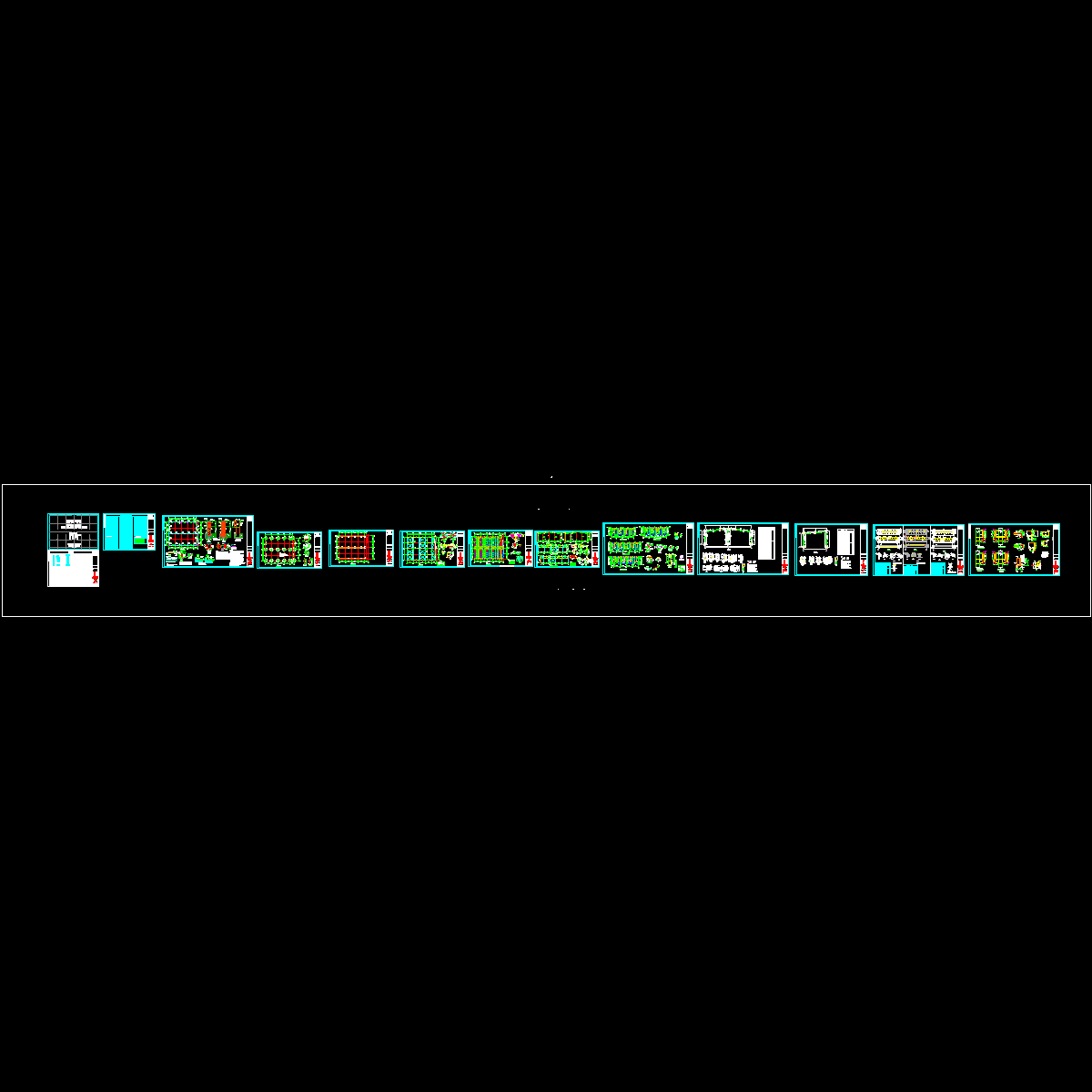

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
