无吊车门式钢架厂房结构CAD施工图纸(独立基础)

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:23.52m
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:14张
  • 设计年代:近代

附件详情

该项目是无吊车门式钢架结构厂房项目。建筑结构的安全等级为二级,结构的设计使用年限50年。1).基本风压为0.45kN/m2,地面粗糙度为B类。基本雪压为0.40kN/m2。屋面恒荷载标准值(不含檩条自重):0.50kN/m2。屋面活荷载标准值:刚架 0.3 kN/m2,檩条 0.5 kN/m2。抗震设防烈度为8度。
包括:结构设计总说明,基础平面布置图,地脚螺栓布置图,刚架 平面布置图 ,轴结构布置图,屋面结构图,墙面布置图等共计14张图。

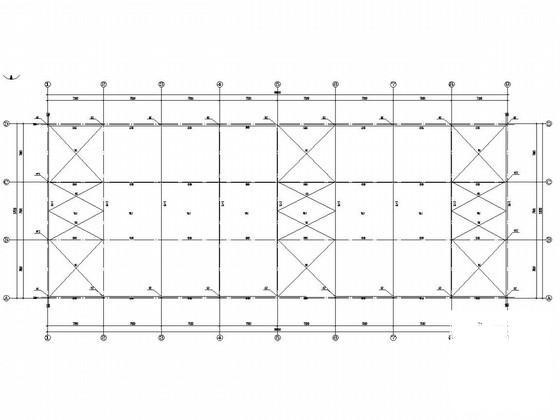

刚架平面布置图

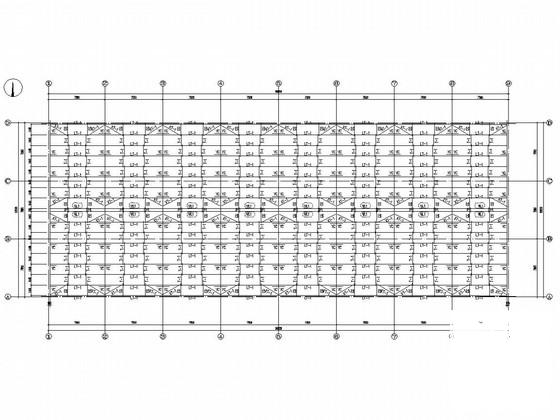

屋面结构图

GJ-1

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 无吊车门式钢架厂房结构CAD施工图纸(独立基础) - 1
    第 1 张图
  • 无吊车门式钢架厂房结构CAD施工图纸(独立基础) - 2
    第 2 张图
  • 无吊车门式钢架厂房结构CAD施工图纸(独立基础) - 3
    第 3 张图
  • 无吊车门式钢架厂房结构CAD施工图纸(独立基础) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
