市政电气地下通讯管道工程电气CAD施工图纸53张(详细电气设计说明)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 参考图纸:53张
  • 设计年代:近代
  • 节点大样:线管,其它
  • 项目所在地:四川

附件详情

  • 1、 电气设计 说明
  • 2、通讯管道断面及配筋图
  • 3、平面施工图
  • 4、小号直通型人孔平面和断面图
  • 5、中号三通型人孔上覆(分歧端)配筋图
  • 6、PVC双壁波纹管通信管材规格尺寸图
  • 7、通信管道工程纵、断面图

附件详情

该附件是市政电气地下通讯管道工程电气施工图纸,总共53张,含详细电气设计说明。
1号工程主线管道建设12孔,管道长0.29199公里;扩1孔,管道长0.7598公里;扩4孔,管道长0.23617公里;扩6孔,管道长1.10567公里;扩8孔,管道长0.87214公里;扩15孔,管道长0.2467公里;支线管道建设9孔,管道总长0.020公里;管道建设12孔,管道总长0.30358公里;管道建设15孔,管道总长0.06522公里;过街管道建设6孔,过街管道总长0.130公里;管道建设12孔,管道总长0.10737公里;管道建设15孔,管道总长0.026公里;引上管道建设6孔,引上管道长0.5387公里;共计建设管道沟公里4.70337沟公里,合33.01235孔公里。
2号工程主线管道建设规模为12孔,主线管道长0.37705公里;支线管道建设规模为12孔,支线管道长0.07577公里;过街管道建设规模为6孔,过街管道长0.435公里;引上管道建设规模为6孔,引上管道长0.015公里;共计建设管道沟公里0.49132沟公里,合5.54484孔公里。
3号工程主线管道建设规模为15孔,主线管道长0.68648公里;过街管道建设规模为6孔,过街管道长0.055公里;引上管道建设规模为6孔,引上管道长0.003公里;共计建设管道沟公里0.74448沟公里,合10.6452孔公里。
设计的范围为正线、过街及引上通信管道的设计。具体包括:人、手孔选型、管群设计、管材选择,以及跨越障碍的保护等内容。

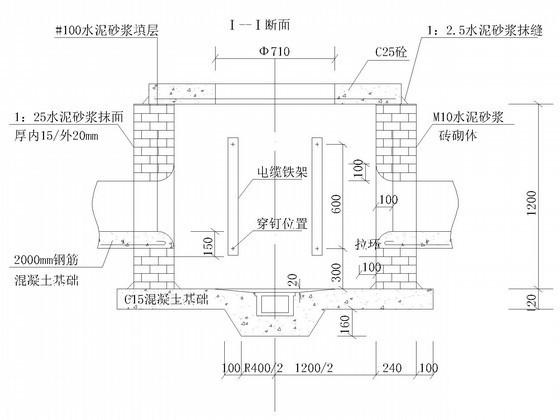

90×120手孔断面图

塑合金管道断面图

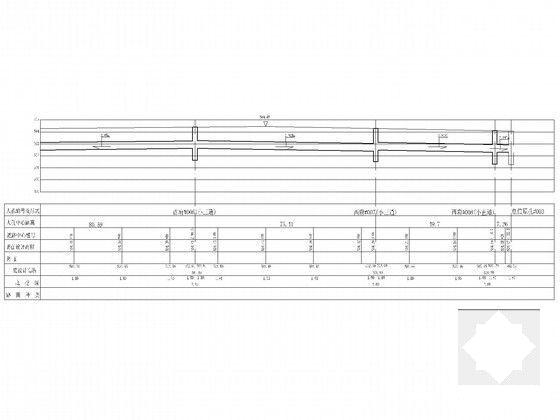

通信管道工程纵、断面图

小号三通型人孔上覆(分歧端)钢筋图

中号三通型人孔平面图

中号直通型人孔断面图

塑扩15-1塑断面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 市政电气地下通讯管道工程电气CAD施工图纸53张(详细电气设计说明) - 1
    第 1 张图
  • 市政电气地下通讯管道工程电气CAD施工图纸53张(详细电气设计说明) - 2
    第 2 张图
  • 市政电气地下通讯管道工程电气CAD施工图纸53张(详细电气设计说明) - 3
    第 3 张图
  • 市政电气地下通讯管道工程电气CAD施工图纸53张(详细电气设计说明) - 4
    第 4 张图
  • 市政电气地下通讯管道工程电气CAD施工图纸53张(详细电气设计说明) - 5
    第 5 张图
  • 市政电气地下通讯管道工程电气CAD施工图纸53张(详细电气设计说明) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
