电气市政园林车库施工图纸

该附件为电气市政园林车库施工图

一.设计依据:

1.工程名称:池北区环卫处市政园林车库。

2.建筑概况:一层车库。

3.相关专业提供的工程设计资料;

4.中华人民共和国现行主要标准及法规:

《民用建筑 电气设计规范 》JGJ16-近代; 《 火灾自动报警系统 设计规范》GB 50116-近代;《汽车库、修车库、停车场设计防火规范》GB50067-97;《民用 建筑设计防火 统一技术措施》 DB22/T1888-近代; 有关国家及地方的现行规程、规范及标准。

二.设计范围

1)220/380V配电系统;2)建筑物接地系统及安全措施

2)弱电预留管系统;4)消火栓报警联动预留管系统

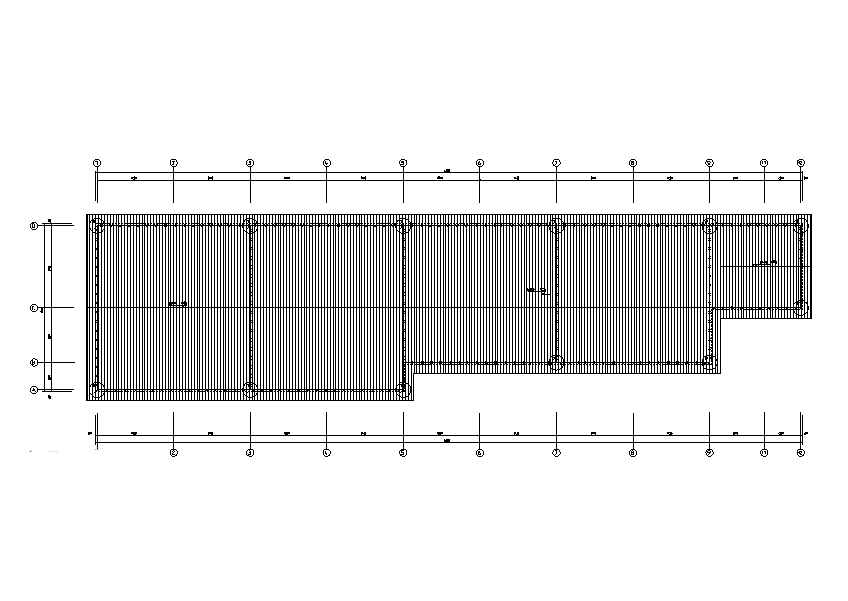

屋顶防雷平面图

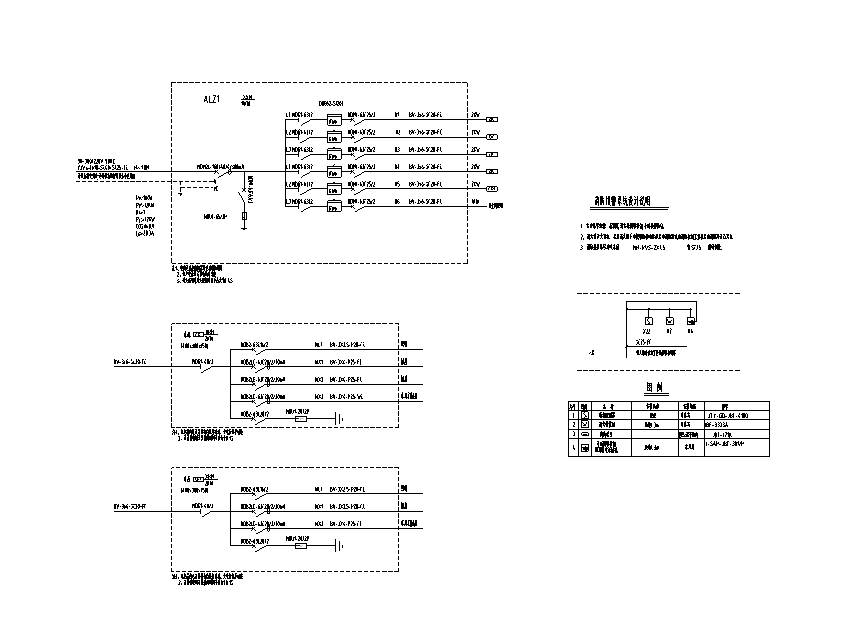

系统接线图

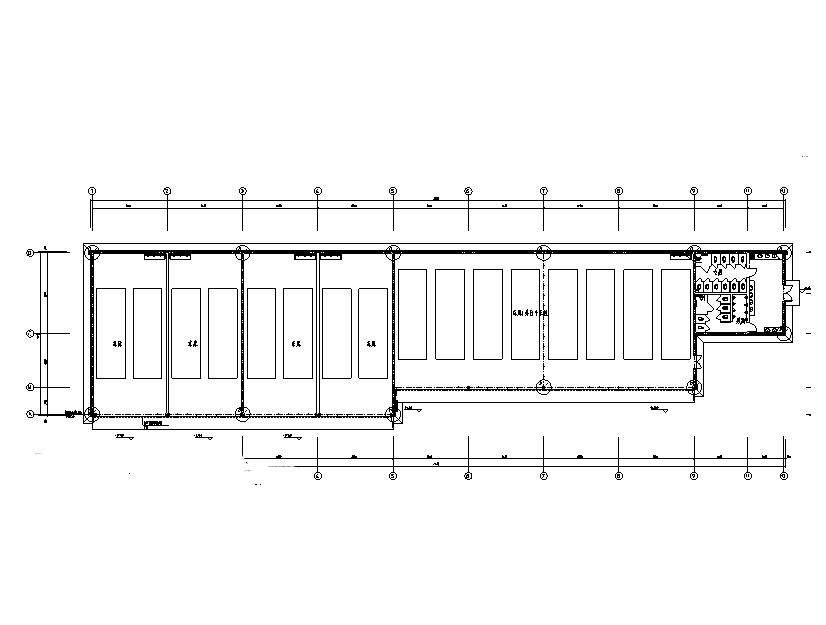

一层接地平面图

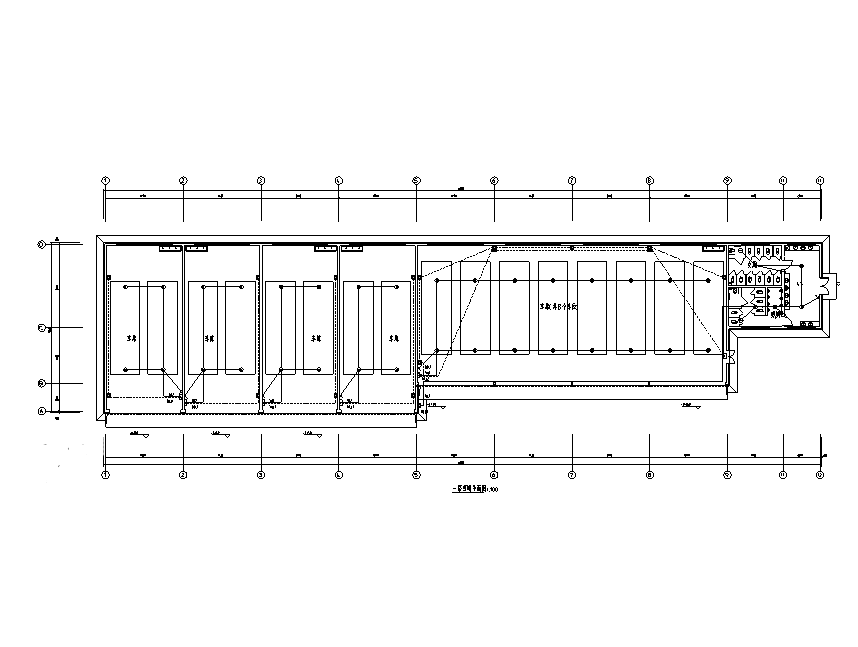

一层照明平面图
