22米跨单层排架结构平房仓结构CAD施工图纸(独立基础)(钢筋混凝土柱)

  • 建筑类别:农业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:排架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:22m
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:14张

附件详情

该项目为平房仓,排架结构,钢筋混凝土柱--钢梁,屋面采用屋面为钢梁、檩条、彩色压形钢板结构,围护墙为砖墙,基础采用独立基础,抗震设防烈度为8度。

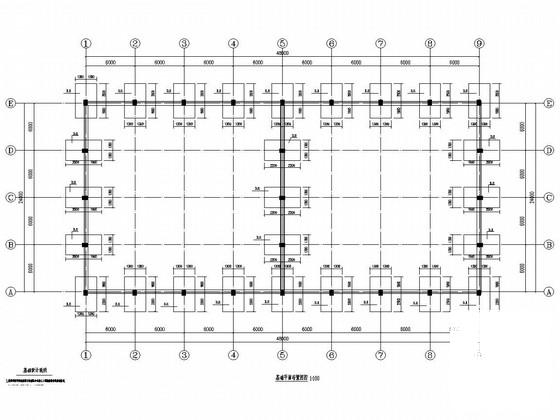

包括:结构设计总说明,基础平面布置图,钢梁及支撑布置图,屋面结构 平面布置图 ,檩托与檩条连接大样图,基础详图等共14张图纸。

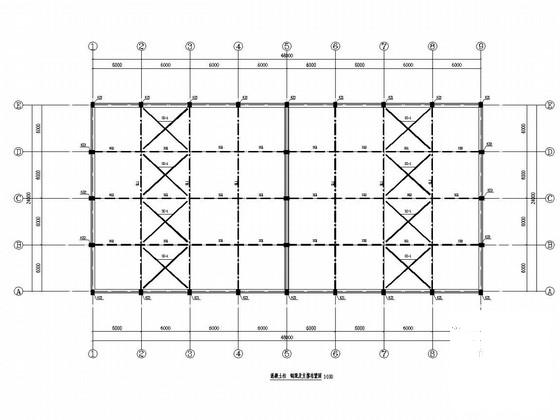

钢梁及支撑布置图

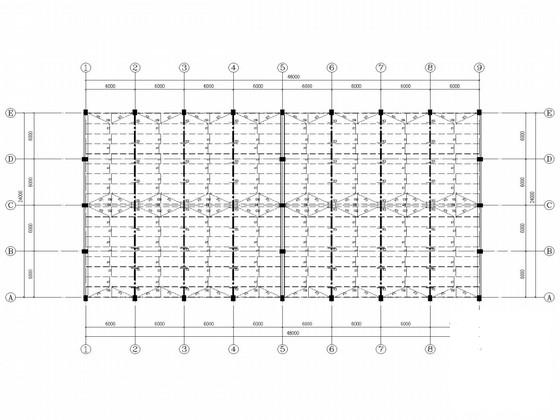

屋面结构平面布置图

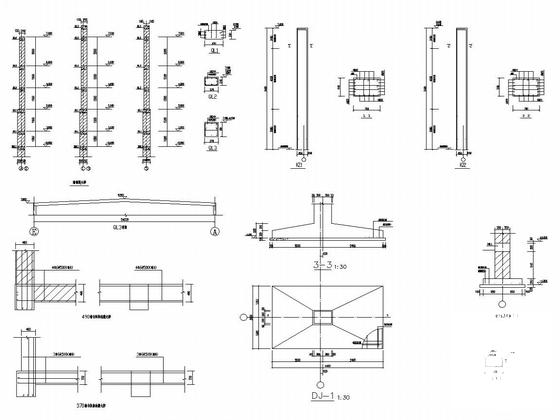

基础详图

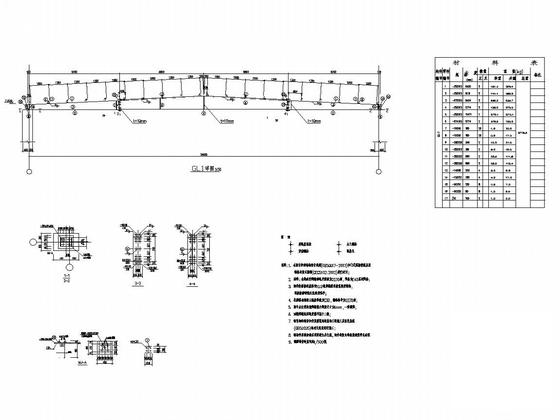

钢梁详图

檩托与檩条连接大样

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 22米跨单层排架结构平房仓结构CAD施工图纸(独立基础)(钢筋混凝土柱) - 1
    第 1 张图
  • 22米跨单层排架结构平房仓结构CAD施工图纸(独立基础)(钢筋混凝土柱) - 2
    第 2 张图
  • 22米跨单层排架结构平房仓结构CAD施工图纸(独立基础)(钢筋混凝土柱) - 3
    第 3 张图
  • 22米跨单层排架结构平房仓结构CAD施工图纸(独立基础)(钢筋混凝土柱) - 4
    第 4 张图
  • 22米跨单层排架结构平房仓结构CAD施工图纸(独立基础)(钢筋混凝土柱) - 5
    第 5 张图
  • 22米跨单层排架结构平房仓结构CAD施工图纸(独立基础)(钢筋混凝土柱) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
