单层砌体结构平房仓结构CAD施工图纸(条形基础)

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:12张
  • 设计年代:近代

附件详情

某直属库平房仓砖混结构设计图
该资料为:某直属库平房仓砖混结构设计图
该资料包含:
结构设计总说明、基础结构平面、基础详图、结构平面图、屋面结构平面图、拱板模板图、拱板配筋图、拱板埋件布置图、拱板钢筋明细表、梁、柱配筋图 节点详图 共12张图纸。

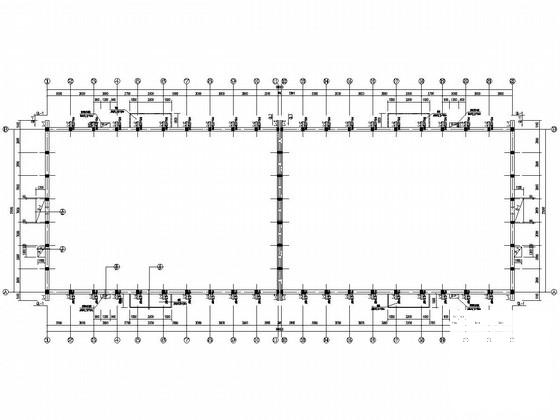

结构平面图

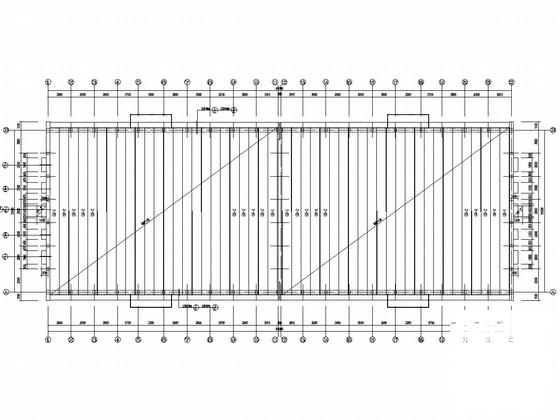

屋面结构平面图

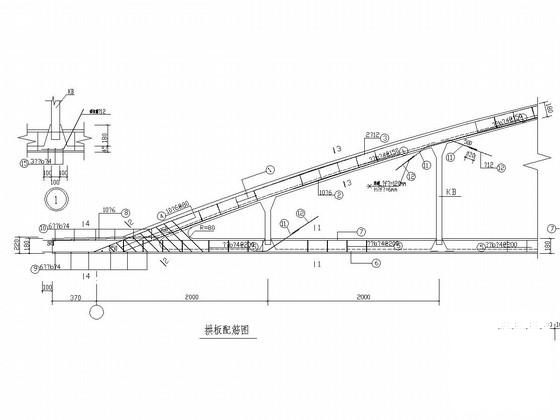

拱板配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

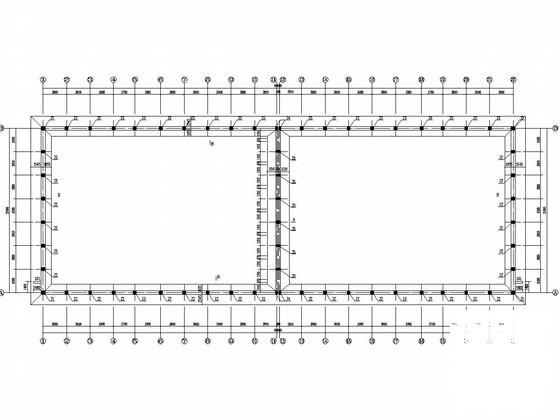

  • 单层砌体结构平房仓结构CAD施工图纸(条形基础) - 1
    第 1 张图
  • 单层砌体结构平房仓结构CAD施工图纸(条形基础) - 2
    第 2 张图
  • 单层砌体结构平房仓结构CAD施工图纸(条形基础) - 3
    第 3 张图
  • 单层砌体结构平房仓结构CAD施工图纸(条形基础) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
