两层框架剪力墙结构报告厅结构CAD施工图纸

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:22张

附件详情

该项目是报告厅项目,地上2层,局部三层,高度14.4米,框架剪力墙结构,采用钻孔灌注桩,基础设计等级为丙级,8度设防。
该资料包含: 结构设计说明 ,基础图,基础详图,梁板柱图,楼梯图,梁详图,剪力墙身表等共计22张图。

柱布置图

板配筋图

楼梯图

墙身表

二层 D 、E 轴 7 — 11 梁立面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

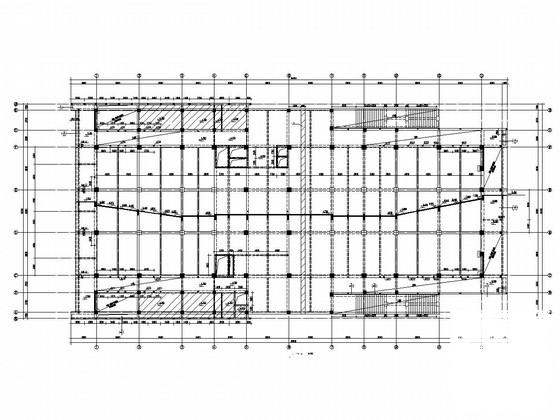

  • 两层框架剪力墙结构报告厅结构CAD施工图纸 - 1
    第 1 张图

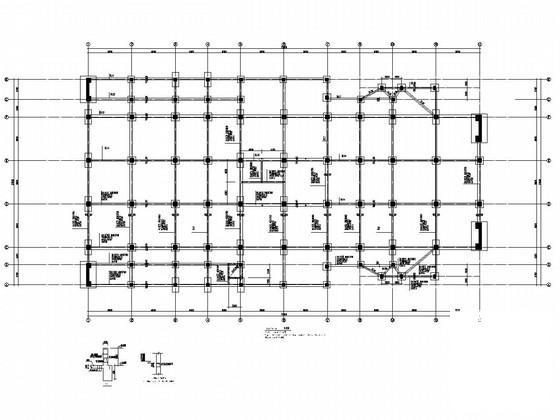

  • 两层框架剪力墙结构报告厅结构CAD施工图纸 - 2
    第 2 张图

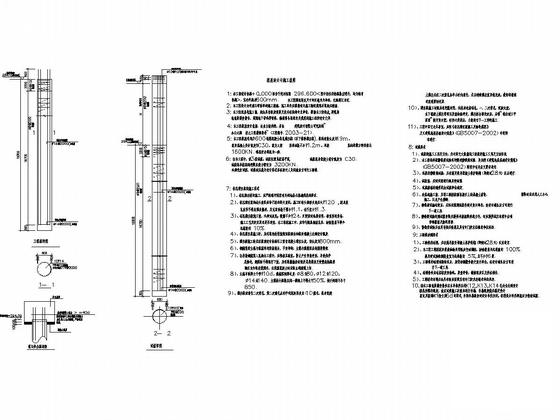

  • 两层框架剪力墙结构报告厅结构CAD施工图纸 - 3
    第 3 张图

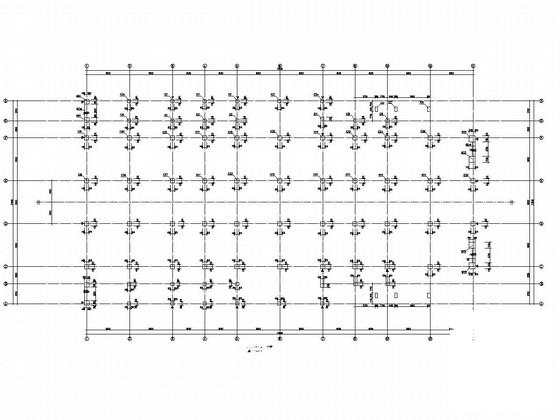

  • 两层框架剪力墙结构报告厅结构CAD施工图纸 - 4
    第 4 张图
  • 两层框架剪力墙结构报告厅结构CAD施工图纸 - 5
    第 5 张图
  • 两层框架剪力墙结构报告厅结构CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
