中学多功能报告厅建筑施工CAD图纸

  • 建筑类别:中小学校
  • 建筑高度类型:多层建筑
  • 外立面材料:幕墙
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:浙江
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:1640平方米
  • 建筑高度:14.00m
  • 建筑地上层数:2层
  • 设计效果图:无

附件详情

建筑名称:xxxx报告厅
总建筑面积:1640m2
建筑高度:14.00m
建筑等级: 2
建筑层数分别为:2
抗震设防烈度 :6
主要结构类型 :框架结构
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

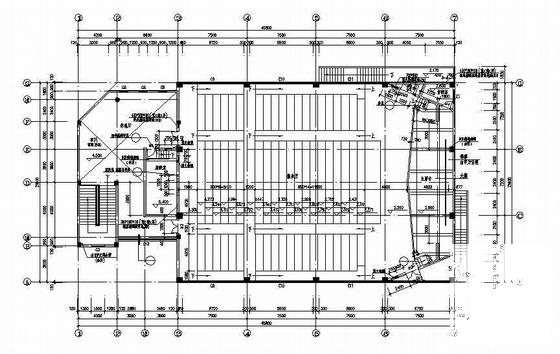

  • 中学多功能报告厅建筑施工CAD图纸 - 1
    第 1 张图
  • 中学多功能报告厅建筑施工CAD图纸 - 2
    第 2 张图
  • 中学多功能报告厅建筑施工CAD图纸 - 3
    第 3 张图
  • 中学多功能报告厅建筑施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
