国内办公楼报告厅模壳施工方案

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 模板材料:木胶合板模板
  • 主要部位:柱,梁,底板,楼板,剪力墙
  • 楼板支撑架:碗扣式
  • 编制时间:
  • 施工主要设备:电子经纬仪、精密水准仪、全站仪一台、自动安平水准仪、红外线水准仪、激光垂直仪、对讲机、检测板手
  • 施工重点难点:模壳采用GRC一次性建筑模壳

附件详情

南侧报告厅为二层报告厅,一层、二层顶板为双向密肋梁结构,每层面积为340m2,两层共680 m2,顶板厚120mm。梁为250×650mm,200×650mm,350×650mm,300×650mm,梁间距为1150mm,1200mm,1050mm,。根据顶板、梁建筑设计结构形式,采用一次性模壳进行施工,此类模壳可根据梁高、楼板厚度、梁间距对模壳的肋高、肋宽、模数、坡度进行定尺设计,强度满足要求,且与砼结合牢固,楼板砼施工完毕后模壳不拆除,可直接进行二次装修,缩短工期,保证施工质量。

材料准备及要求
? 该项目模壳采用GRC一次性建筑模壳,质量满足设计及施工要求。模壳坡比为1:18。
? 报告厅顶板每层面积约350m2,砼一次浇筑完成。
? 楼板支撑采用满堂钢管 脚手架 支撑,底部平稳、垫好木方,顶部采用可调支撑头。
? 钢管、扣件等材料必须符合GB9846.1~12 –88中的有关规定。
? 模壳进入现场后必须进行检验,强度、尺寸偏差必须满足要求,必须有出厂合格证及符合规定的检测报告。
? 为保证模壳与砼结合的更牢固,在模壳两侧边各加设一道厚5cm的耳板,长度20cm,与模壳一同加工成型,这样模壳与砼的接触面加大,保证与砼结合牢固。
? 报告厅外侧弧型梁采用模壳难以加工,因此采用木模拼装,周圈不符合模数的梁板也采用木模组拼。

模壳支撑材料的选择
? 模壳底部模板(即梁底模)采用10厚竹胶板进行制作。
? 模壳支撑采用Φ48钢管满堂架支撑,间距不大于1.2米。
? 模壳底部纵向背楞采用50×100木方,每边设一道,横向背楞采用钢管,间距不大于600mm,与钢管支撑固定牢固。

模壳施工方法及技术措施
工艺流程图 3
模壳的安装及固定 3
模壳支撑材料的选择 3
模壳的安装及固定 4
模壳施工的质量要求及检验 4
模壳模板的拆除 5

欢迎您来近代 建筑施工 网全新改版:


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

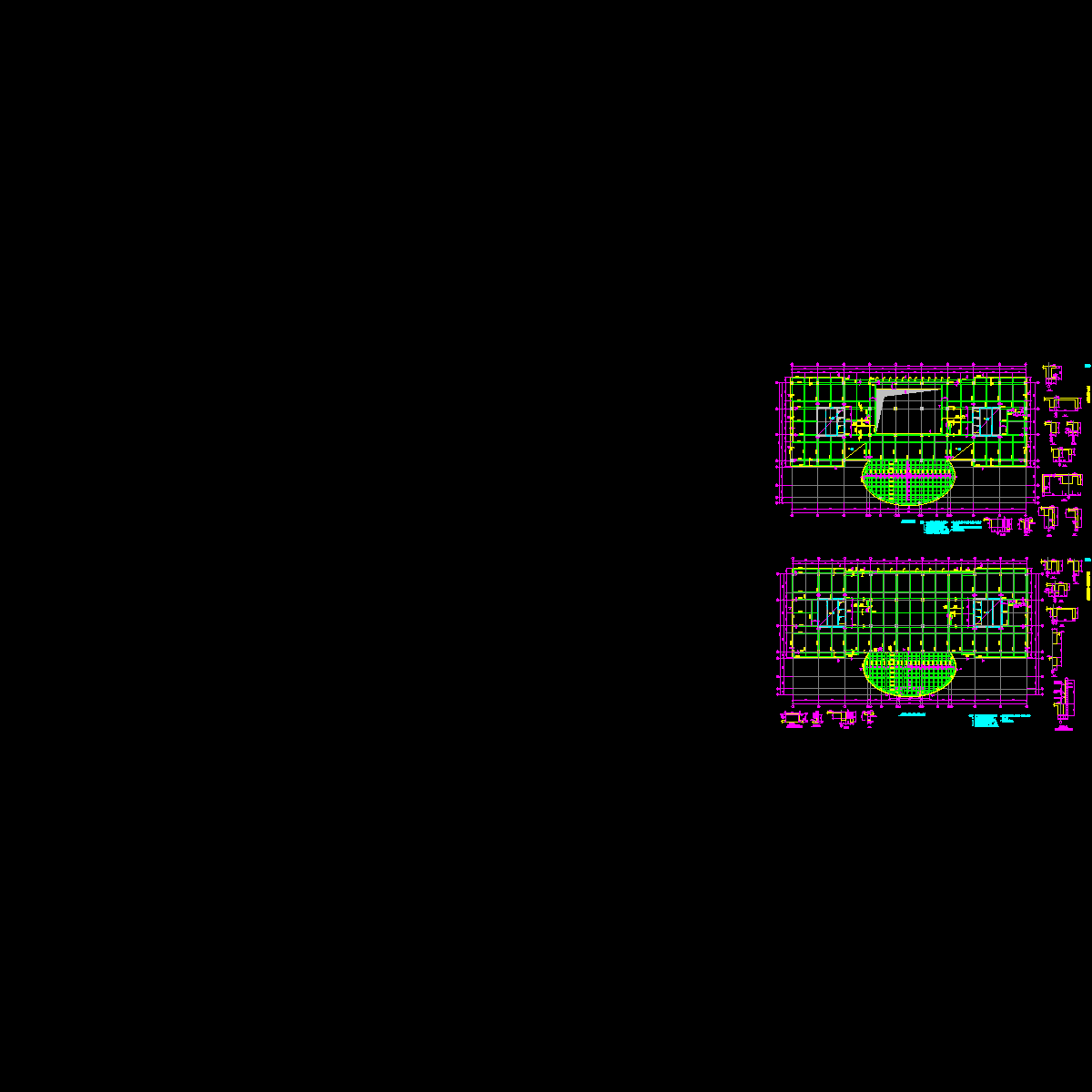

  • 模壳大样1.dwg
    模壳大样1.dwg

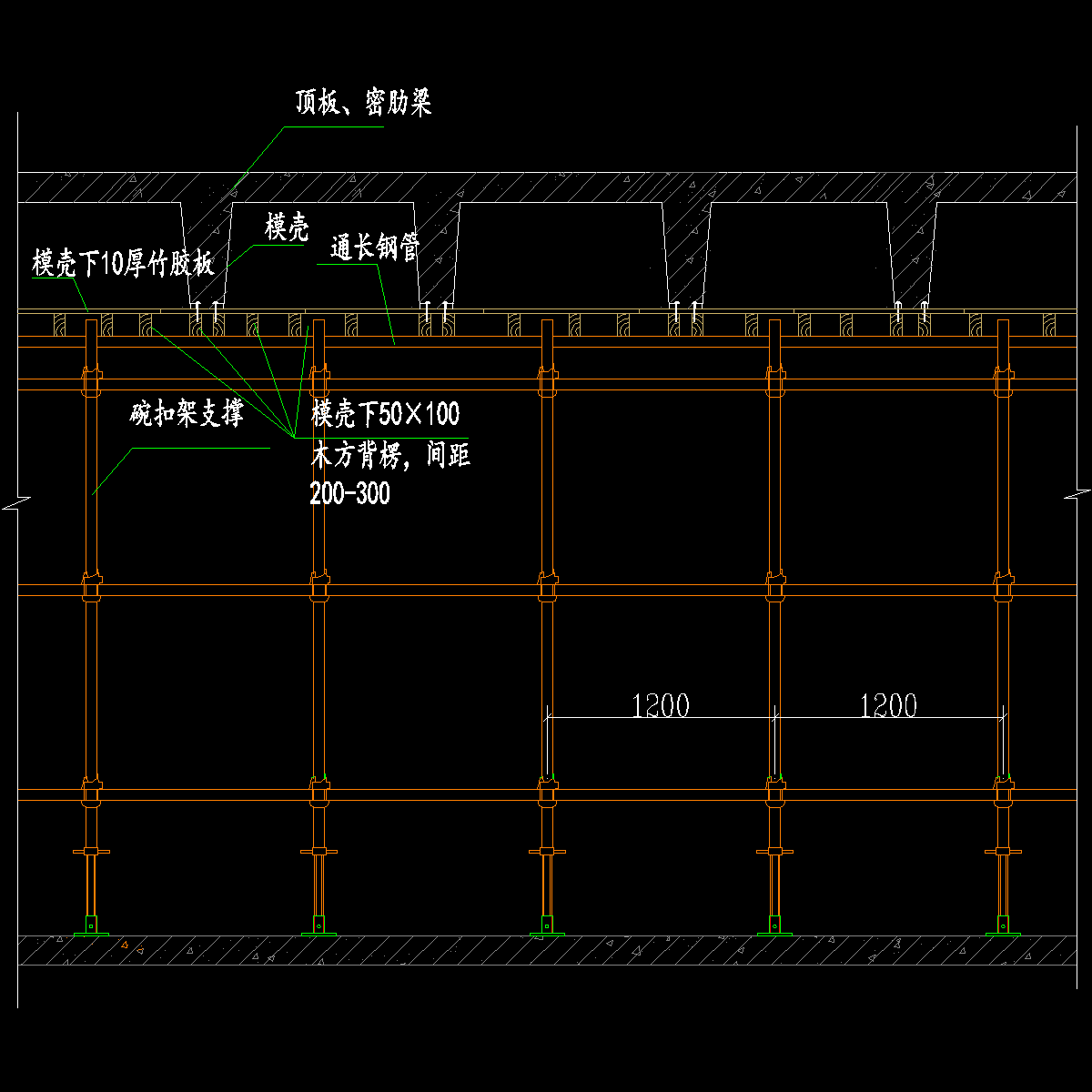

  • 梁、板模板支设图.dwg
    梁、板模板支设图.dwg

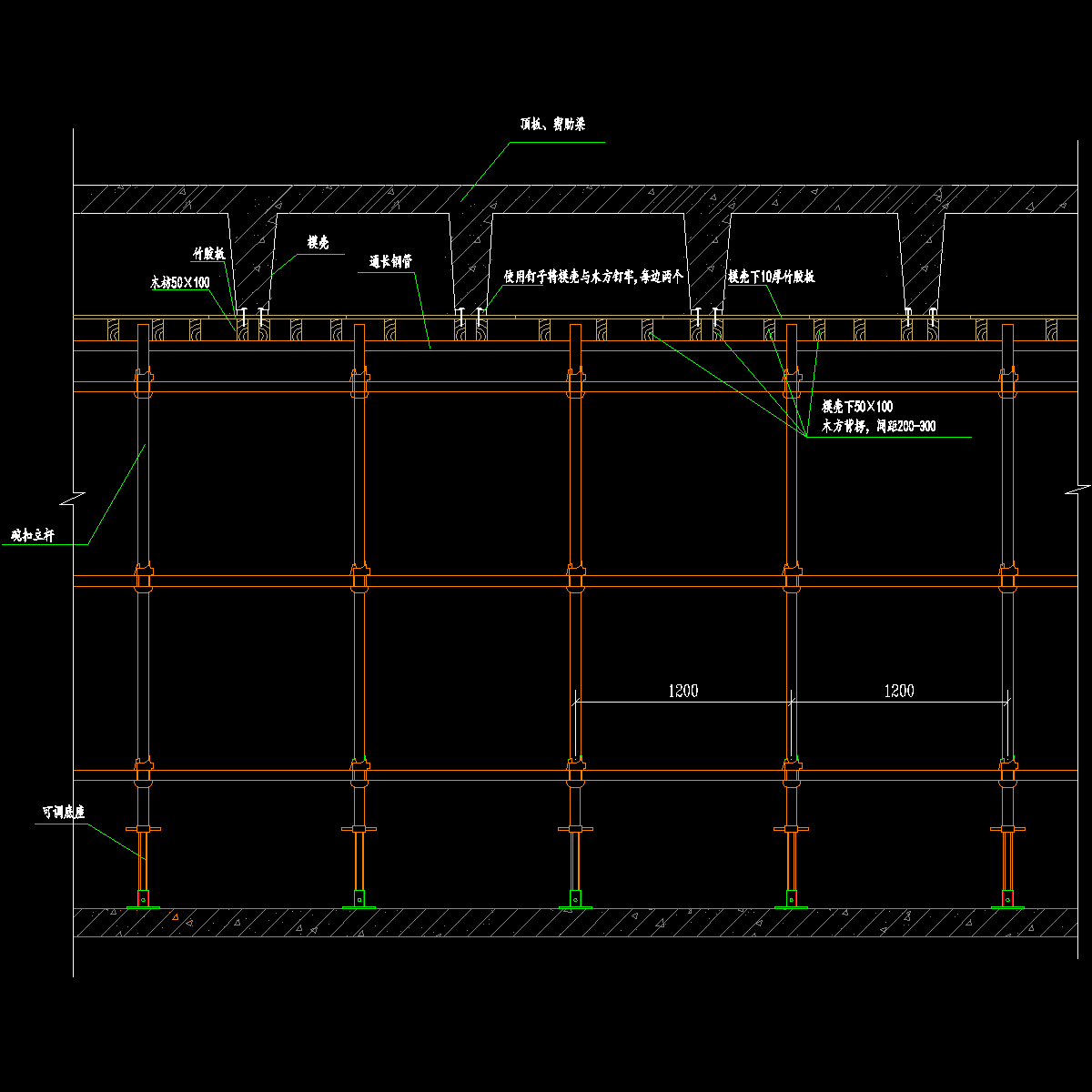

  • 梁、板模板支设图(满布模板).dwg
    梁、板模板支设图(满布模板).dwg

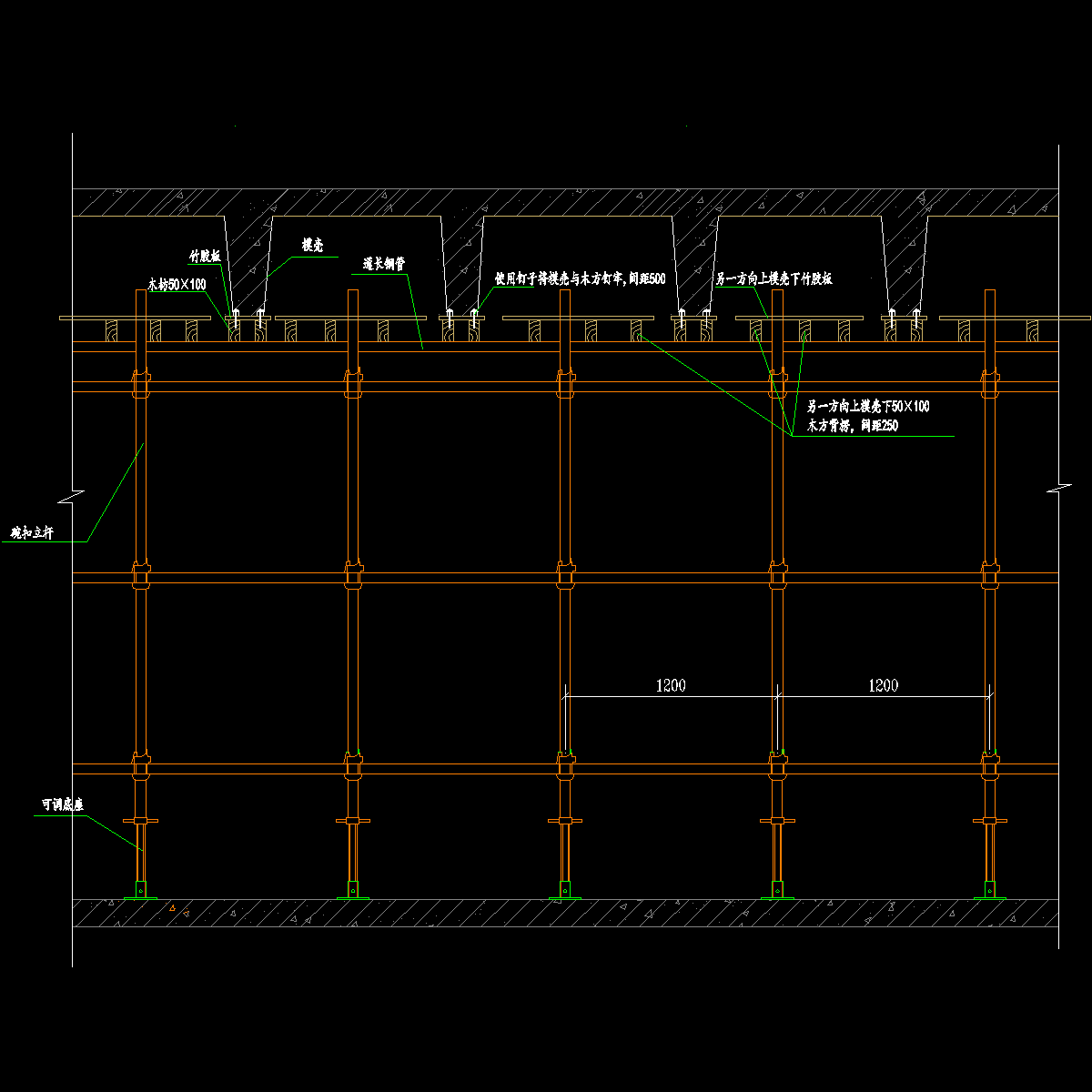

  • 梁、板模板支设图(满布模板)1.dwg
    梁、板模板支设图(满布模板)1.dwg
以上是部分截图,请下载附件后查看完整高清内容
