两层框架结构带1层地下室服务综合楼结构施工图纸(建筑施工图纸)(柱下条形基础)

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:其他
  • 参考图纸:17张
  • 设计年代:近代

附件详情

该项目某社区的综合楼,层数2层,地下一层。地下一层为社区服务用房及警卫室,一层为社区服务中心,二层为社区的办公用房。总建筑面积为681.15平方米,建筑高度9.6米(出入口处室外地坪至女儿墙顶)。采用柱下条形基础,基础设计等级为丙级,抗震设防烈度为6度。

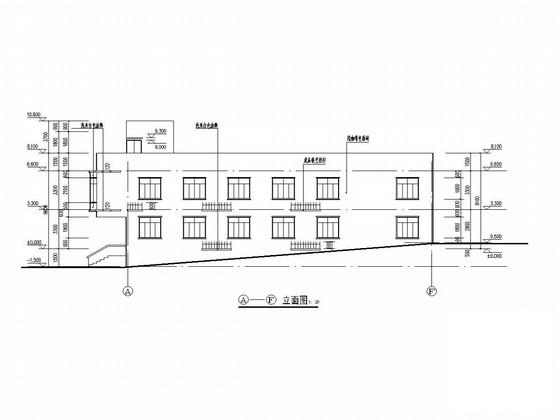

该资料包含: 结构设计说明 ,基础平面布置图,柱 平面布置图 ,梁平法施工图,板平法施工图,楼梯图,建筑设计说明,总平面图,立面图,平面图,剖面图,室内装修做法表等共计17张图。
出图时间:6月。

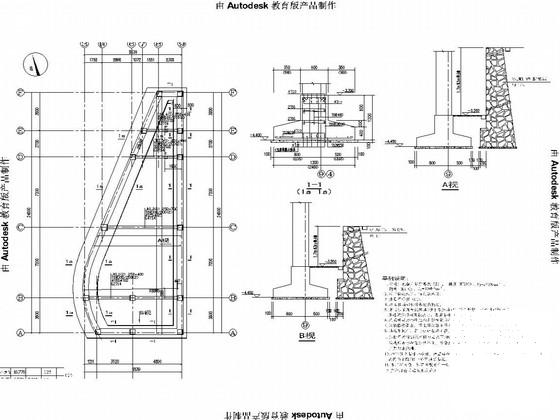

基础图

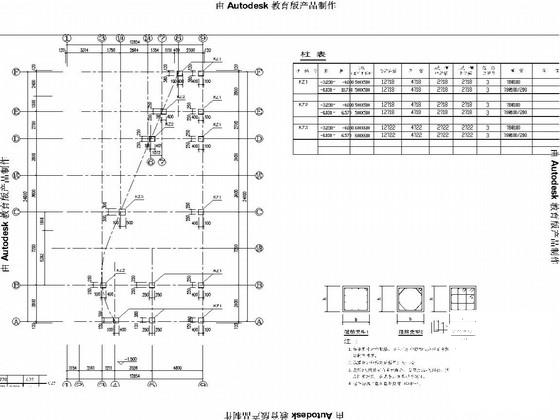

柱平面布置图

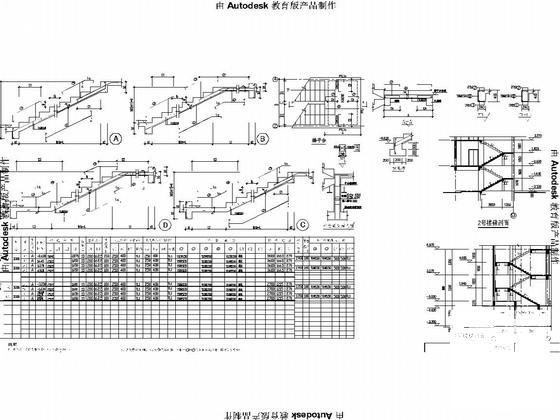

楼梯图

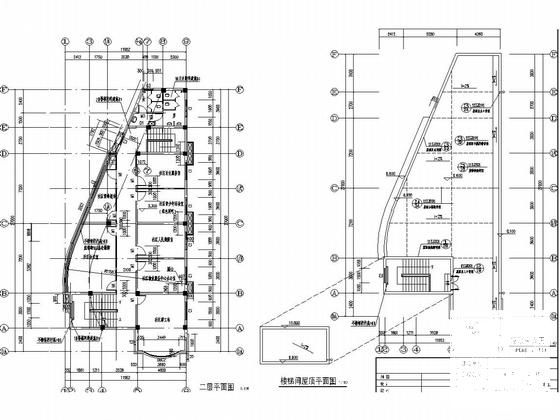

地下一层平面图

二层梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 两层框架结构带1层地下室服务综合楼结构施工图纸(建筑施工图纸)(柱下条形基础) - 1
    第 1 张图
  • 两层框架结构带1层地下室服务综合楼结构施工图纸(建筑施工图纸)(柱下条形基础) - 2
    第 2 张图
  • 两层框架结构带1层地下室服务综合楼结构施工图纸(建筑施工图纸)(柱下条形基础) - 3
    第 3 张图
  • 两层框架结构带1层地下室服务综合楼结构施工图纸(建筑施工图纸)(柱下条形基础) - 4
    第 4 张图
  • 两层框架结构带1层地下室服务综合楼结构施工图纸(建筑施工图纸)(柱下条形基础) - 5
    第 5 张图
  • 两层框架结构带1层地下室服务综合楼结构施工图纸(建筑施工图纸)(柱下条形基础) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
