底部两层商业框架上部4层砖混住宅楼结构CAD施工图纸(柱下条形基础)
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构,钢筋混凝土结构
- 钢筋混凝土结构：底框
- 基础形式 ：条形基础,独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：25张
附件详情
该项目底部两层商业框架结构，上部四层砖混住宅楼。建筑高度为19.20m，室内外高差为：0.30m。抗震设防烈度为7度，设计基本地震加速度值为 0.10g，设计地震分组为第一组。建筑物抗震设防类别为丙类。底框部分基础采用柱下条形基础，框架部分采用柱下独立基础。

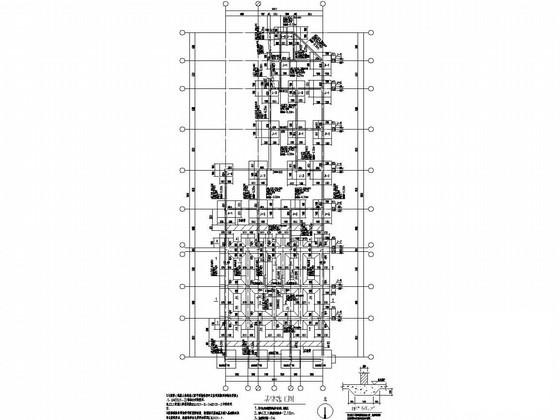

包括：结构设计总说明，基础施工图，基础详图，柱、墙
平面布置图
，柱、墙详图，梁平法施工图，板配筋图，结构平面图，楼梯施工图及相应建筑图，建筑图画的比较粗，结构图画的很细致，共计有20多张图

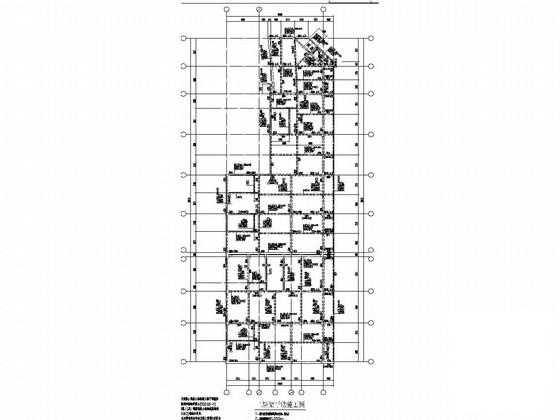

二层梁平法施工图
二层板配筋图

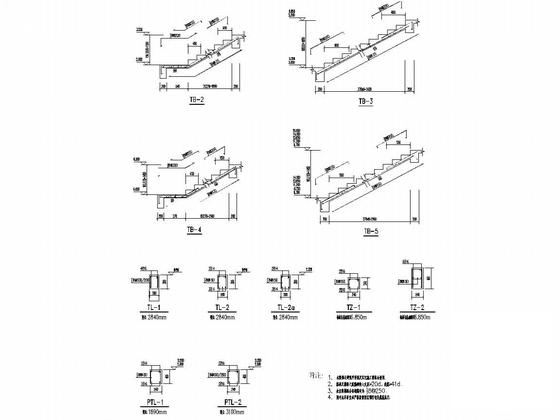

楼梯施工图

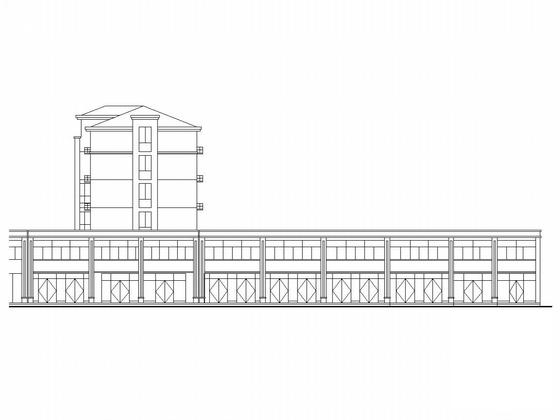

立面图

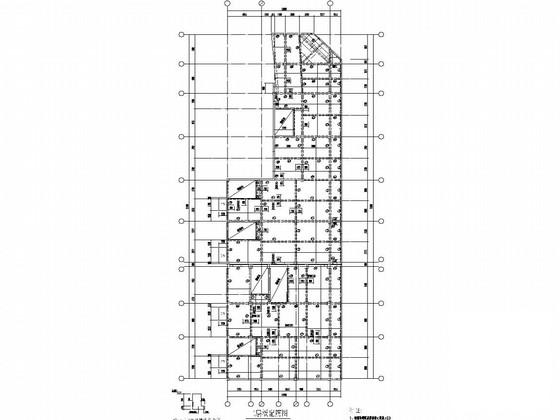

四、五层结构平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-12
- 评论次数：0
- 浏览次数：0
- 文件大小：1.56 MB
- 收藏次数：0
-
文件名称：
附件-995876585756805878775.rar
