7层框架剪力墙结构儿童中心医院结构施工图纸

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:25张
  • 设计年代:近代

附件详情

该项目是重庆某儿童中心医院综合楼项目,地上7层,框架剪力墙结构,基础采用干作业机械钻孔桩基础,建筑桩基的设计等级为丙级,抗震设防烈度为6度。
包括:结构设计总说明,基础设计说明,基础平面布置图,各层梁平法施工图,各层板平法施工图,竖向构件 平面布置图 ,楼梯图等共计25张图,计算书包括封面及荷载统计、挡墙计算书、四桩桩基承台计算、板式楼梯计算书、抗震参数表及CAD版电算结果。
12月。

H=12.600m板平法施工图

H=12.600m梁平法施工图

基础详图

坡屋顶1梁平法施工图

构造详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

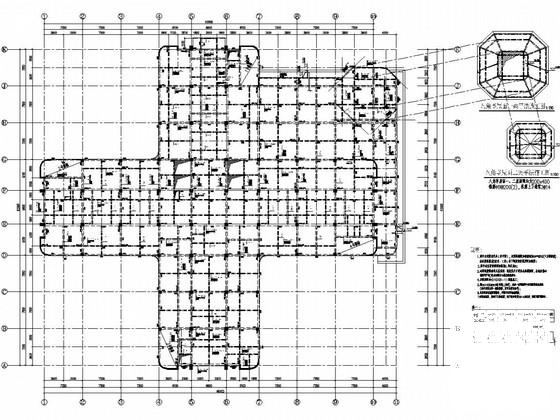

  • 7层框架剪力墙结构儿童中心医院结构施工图纸 - 1
    第 1 张图

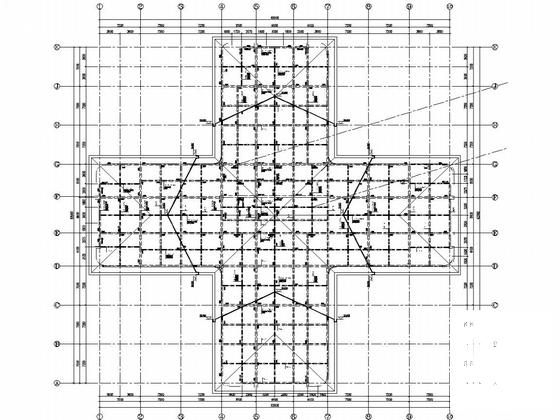

  • 7层框架剪力墙结构儿童中心医院结构施工图纸 - 2
    第 2 张图

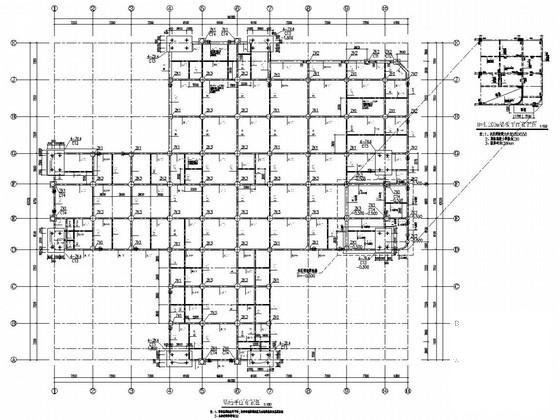

  • 7层框架剪力墙结构儿童中心医院结构施工图纸 - 3
    第 3 张图

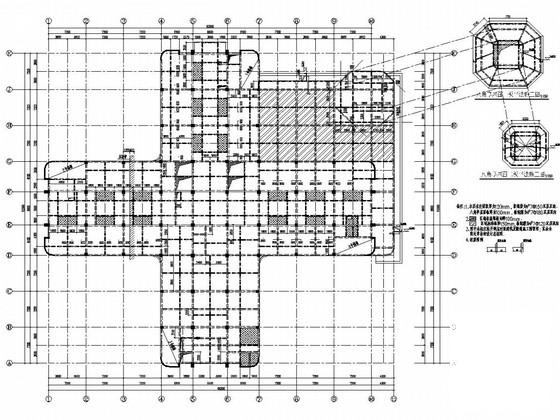

  • 7层框架剪力墙结构儿童中心医院结构施工图纸 - 4
    第 4 张图

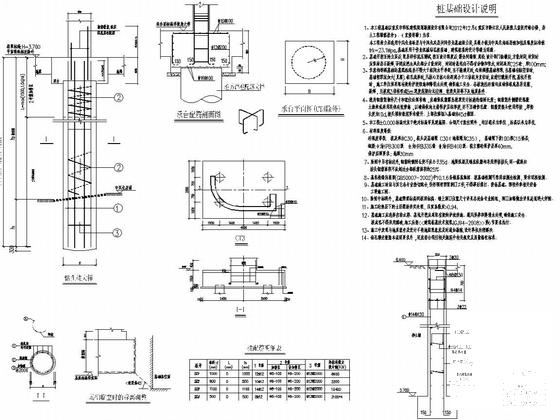

  • 7层框架剪力墙结构儿童中心医院结构施工图纸 - 5
    第 5 张图
  • 7层框架剪力墙结构儿童中心医院结构施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
