3层框架结构儿童用品公司综合楼结构设计施工大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.80kN/平方米
  • 参考图纸:15张
  • 设计年代:近代

附件详情

儿童用品有限公司综合楼,地上3层,框架结构,11.4米,采用高强预应力管桩,基础设计等级为丙级,抗震设防烈度为7度。

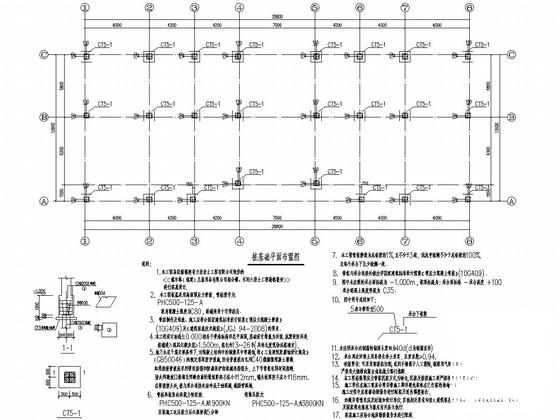

该资料包含: 结构设计说明 ,桩基础平面布置图,基础梁配筋图,柱 平面布置图 ,结构平面图,梁板图,楼梯图,大样图等共计15张图。
设计年代:近代8月。

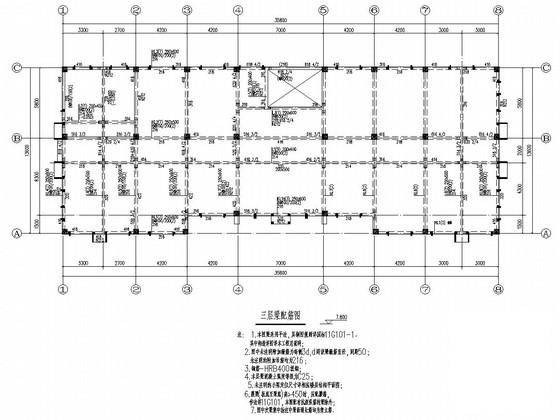

梁配筋图

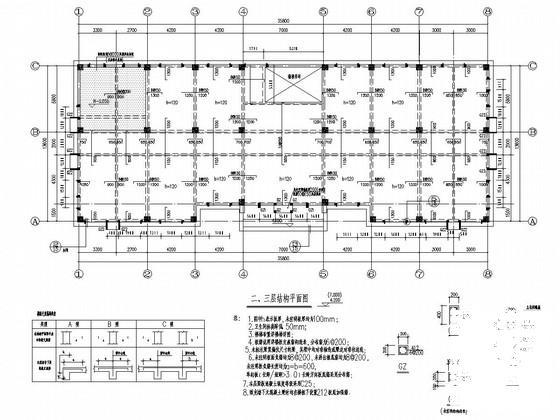

板配筋图

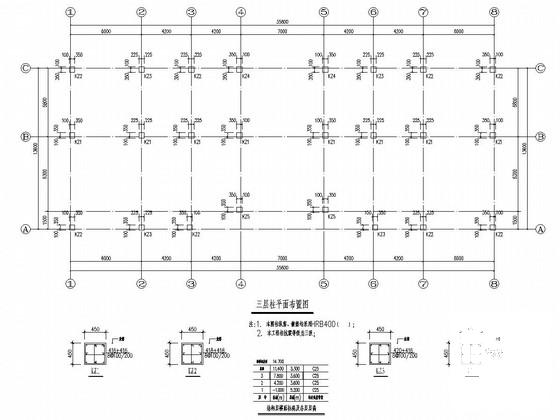

柱布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 公司框架结构 - 1
    公司框架结构 - 1
  • 公司框架结构 - 2
    公司框架结构 - 2
  • 公司框架结构 - 3
    公司框架结构 - 3
  • 公司框架结构 - 4
    公司框架结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
