轨道交通办公楼给排水CAD施工图纸
- 建筑类别：交通
- 建筑地上层数：8层
- 建筑地下层数：1层
- 出图日期：2007
- 建筑设计面积：4862.58平方米
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 污废水排水体制：分流
- 设计内容：给排水,消火栓,自动喷水
- 设置场所火灾危险等级：中危险级Ⅱ级
- 地下室用途：车库
附件详情
本建筑为重庆市轨道交通某综合基地办公楼，该建筑地上为八层办公用房，地下一层车库，建筑总高度：33.90米，占地4862.58平方米。本建筑属二类高层公共建筑，耐火等级为二级。 该项目设计内容包括生活给水管道系统，排水管道系统，消火栓管道系统，湿式自动喷水灭火管道系统，移动式灭火器配置。
图纸共28张

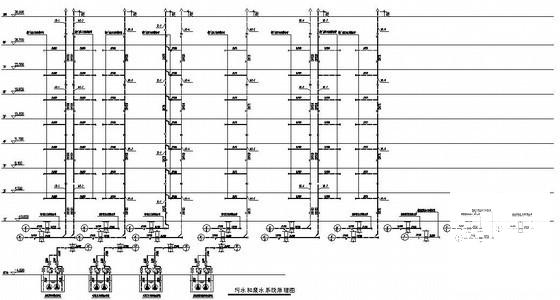

污水和废水系统原理图
消防泵房平面放大图
八层给排水及消防平面图

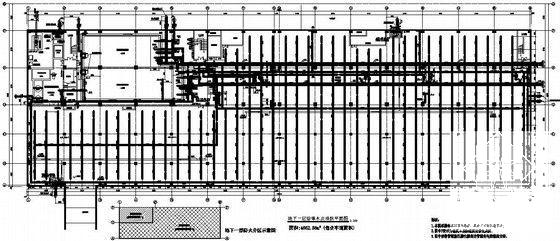

地下一层给排水及消防平面图
自动喷水系统原理图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-09
- 评论次数：0
- 浏览次数：0
- 文件大小：3.04 MB
- 收藏次数：0
-
文件名称：
附件-995860589998997870755.rar
