快速轨道交通环线工程大桥CAD图纸(沥青混凝土)

• 位置：吉林
• 编制时间：2000
• 使用性：公路桥
• 跨径大小和多跨总长：400m
• 使用年限：永久性桥
• 材料类型：钢筋砼桥

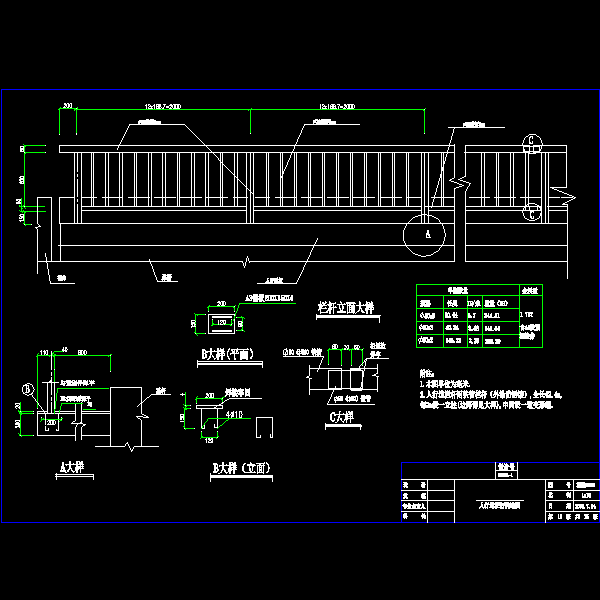

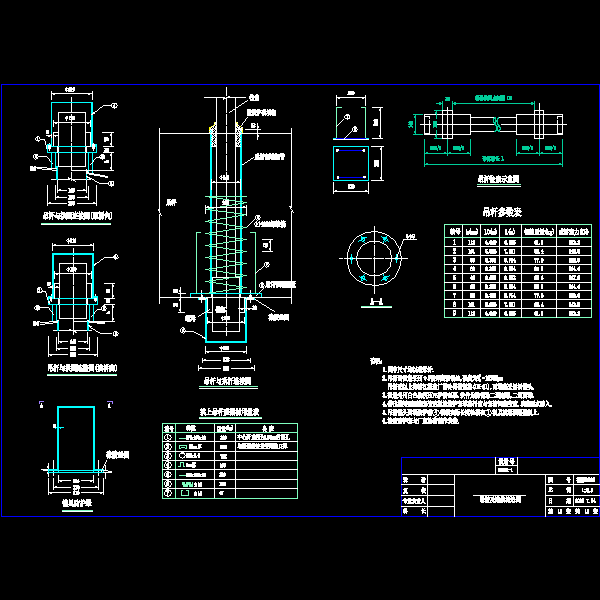

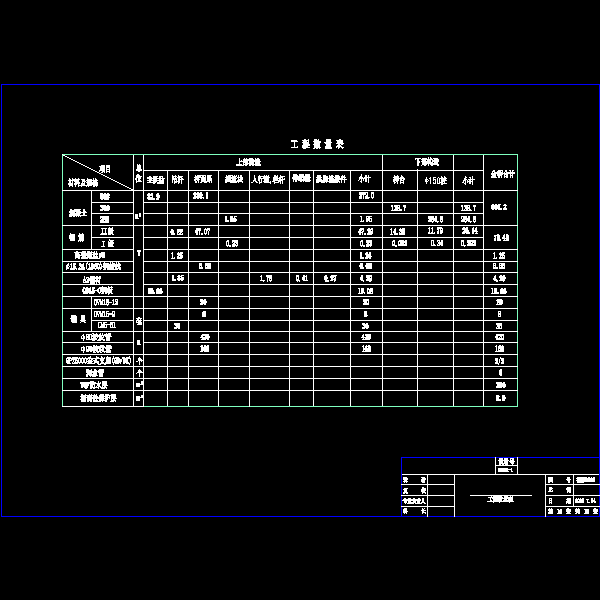

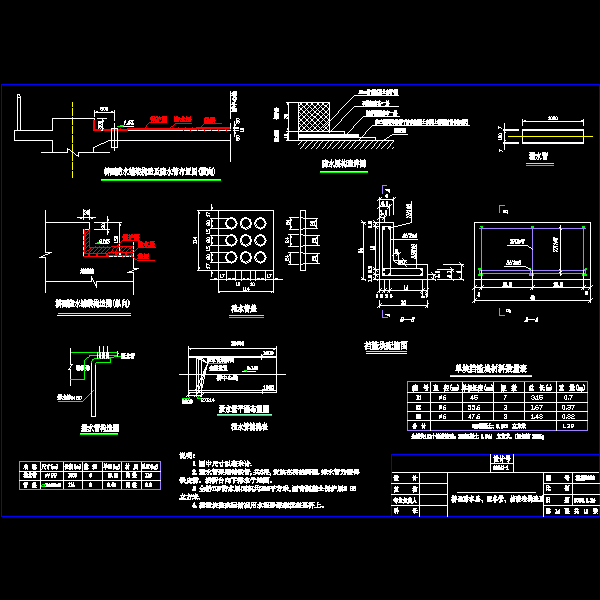

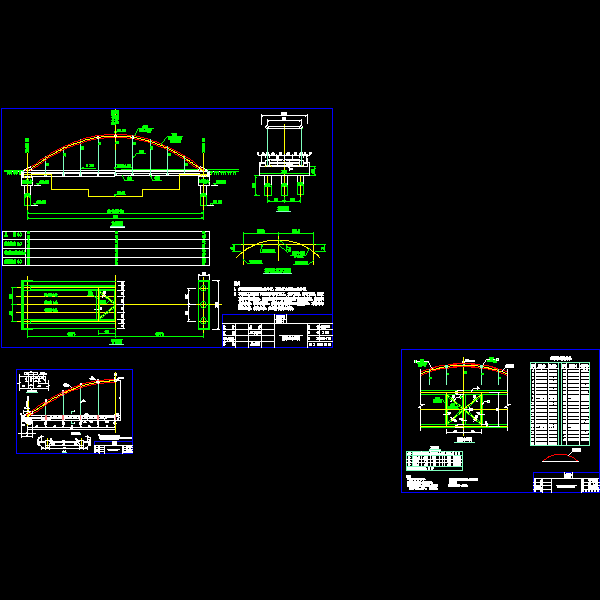

附件详情 图 名 　　桥梁 桩构造及配筋图 　　桥台构造及配筋图 　　上部结构一般构造图 　　桥面板配筋图 　　普通横梁配筋图 　　端横梁配筋图 　　系杆及拱脚构造配筋图（一） 　　系杆及拱脚构造配筋图（二） 　　系杆预应力筋布置图 　　横撑构造及拱肋标高表 　　吊杆及连接构造图 　　人行道栏杆构造图 　　桥面防水层及泻水管构造图 　　工程数量表 　　……. 　　桥梁总布置图说明： 　　 本桥施工顺序如下:桩基及桥台施工，安放支座，搭设支架，浇注 系杆和桥面板砼，砼强度达到85%后张拉系杆内预应力筋，架设拱肋及横撑，浇注拱脚砼，拱肋钢管内灌注50#微膨胀砼，对称均匀张拉吊杆，拆除支架，完成桥面其它结构。 　　 　　泄水管材料表说明: 　　 2.泄水管采用铸铁管,共6根,安放在桥的两侧.排水管为镀锌铁皮管，沿桥台向下排水于地面。 　　 3.全桥TQF防水层面积共296平方米,沥青混凝土保护层8.88立方米. 　　吊杆及连接构造图说明： 　　 2.吊杆的拉索采用 5镀锌高强钢丝,强度为R =1670Mpa吊杆配以上海浦江缆索厂的冷铸锚规格(LM-61),两端都采用活锚头. 　　 3.拉索外用白色热挤压PE护管包裹.铁件为防锈涂二道底漆,二道面漆. 　　 4.伸出横梁顶面的套管应做橡胶护套填塞吊索与套管间的空隙,以防雨水渗入. 　　 5.吊杆锚头两端防护套 根据实际长度栓接在 板及横梁预埋钢板上. 　　 　　系杆与拱脚构造配筋图(一)说明: 　　 3. 钢板与锚固钢筋之间采用焊接 　　 4. 钢板与加劲肋大样图及其用量见第10张图
