轨道交通车站动力照明专项施工图纸

该附件为轨道交通车站动力照明专项图纸。

概况：

本车站为宁波市轨道交通1号线二期工程的地下车站。主体为地下二层岛式车站，车站总建筑面积10314平方米，其中车站主体建筑面积为7641平方米。共设有3个出入口，变电所在车站的左端。办公用房有吊顶，重要的设备机房有防静电地板。站厅层净高5.5米，有吊顶，吊顶下净空3.3米。站厅层地面垫层厚0.05米。站台层净高4.65米，有吊顶，吊顶下净空3米，站台层地面垫层厚0.1米。站台板下为电缆通道，净高1.45米，变电所下有电缆夹层，净高为1.65米。

设计范围：

自车站降压变电所低压开关柜馈出断路器下口起至车站低压配电及照明设计包括：

1、车站动力照明配电及控制设计。

2、车站照明及配电设备的选型及安装设计。

3、接地及安全设计。

4、车站低压电缆、管线的选型及敷设设计。

5、与其相关专业的接口设计。

6、区间动力照明总配电。

部分图纸摘录：

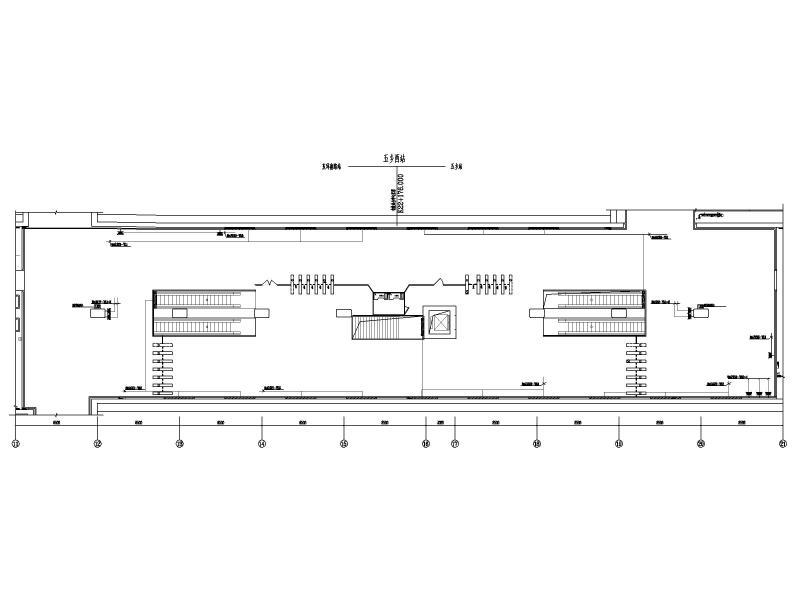

站厅层插座平面图

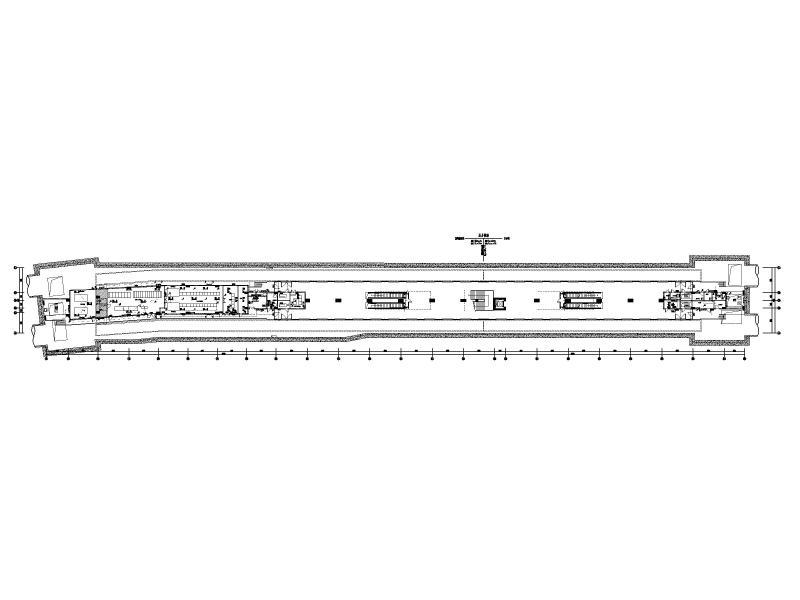

站台板下照明平面图

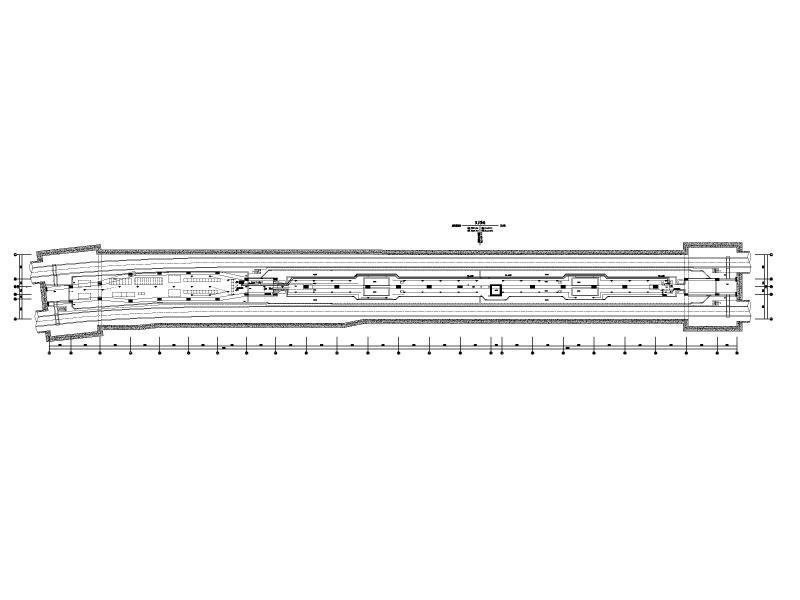

站台层应急照明平面图

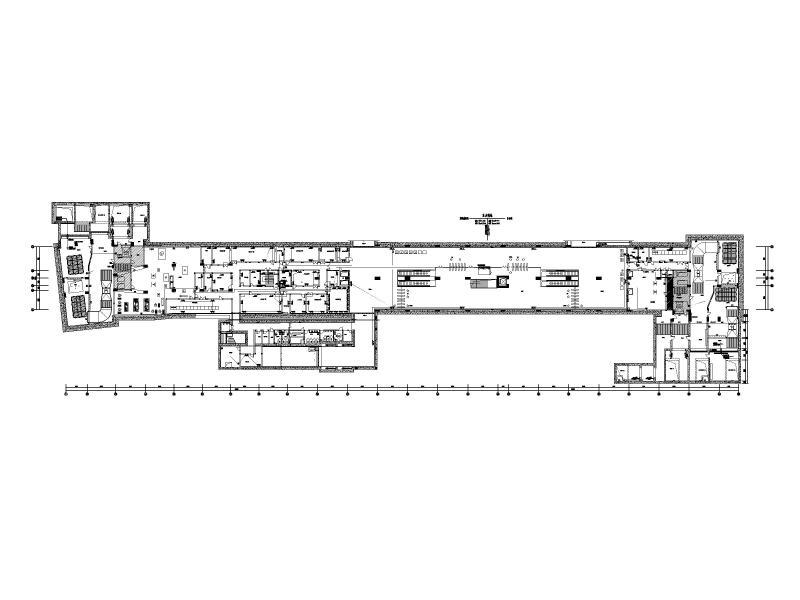

站厅层广告及自助机械设备配电平面图

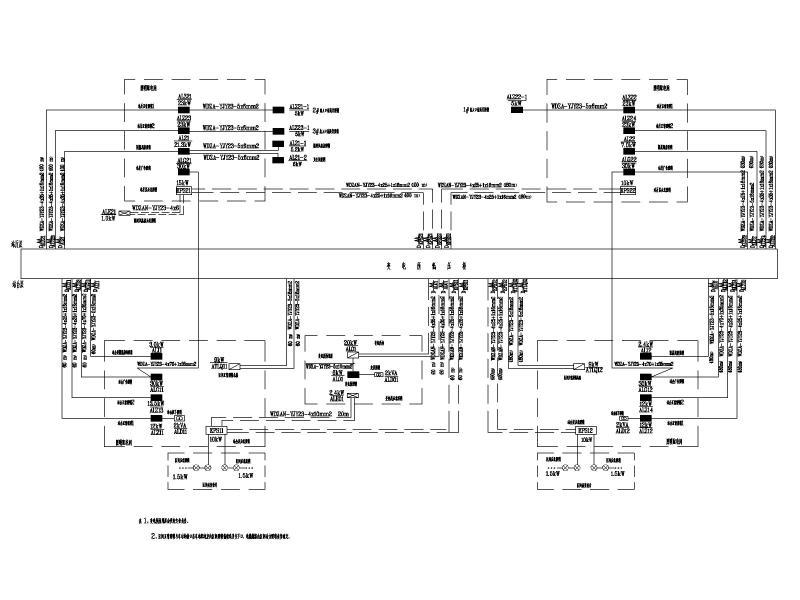

照明系统图

东端通冷冻站电控柜排列图

预埋连接板做法
