18层住宅楼给排水设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:11318平方米
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:34张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水,分区供水
  • 供水分区:两区
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):10
  • 大样节点:卫生间

附件详情

该项目建筑层数为18层,建筑类别为住宅楼,建筑面积为11318平方米 ,建筑总高度为49.0平方米。 该项目设生活给水系统、消火栓给水系统以及排水系统。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

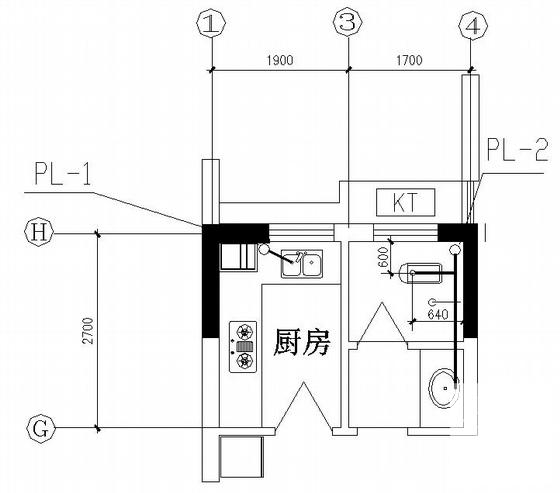

  • 18层住宅楼给排水设计CAD施工图纸 - 1
    第 1 张图

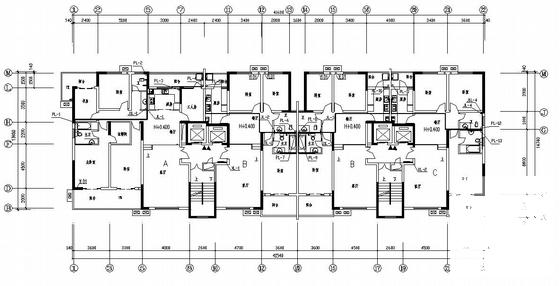

  • 18层住宅楼给排水设计CAD施工图纸 - 2
    第 2 张图

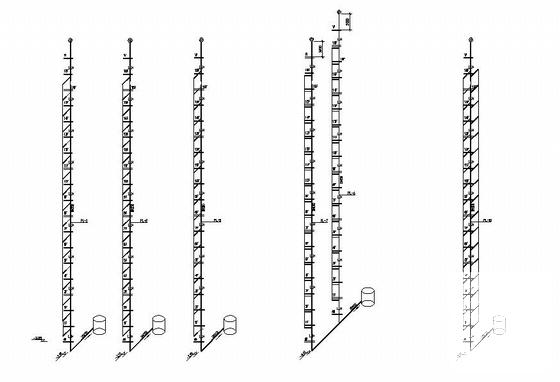

  • 18层住宅楼给排水设计CAD施工图纸 - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
