两层幼儿园采暖通风设计CAD施工图纸
- 附件设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计面积：1501平方米
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：6张
- 设计年代：近代
- 设计内容：通风,采暖
- 冷热源：市政热网
- 采暖系统：热水辐射
- 节点大样：集分水器
- 项目所在地：河北
附件详情
- 资料目录
- 设计施工总说明
- 主要设备表及图例
- 地板辐射采暖大样图
- 通风平面图
- 采暖平面图
- 系统原理图
附件详情
稿件为河北某住宅小区幼儿园采暖通风设计施工图纸；幼儿园地上两层建筑，层高为3.6米，幼儿园建筑面积为1501.2m2,设计内容包括采暖、通风、防排烟设计。
，图纸共6张。

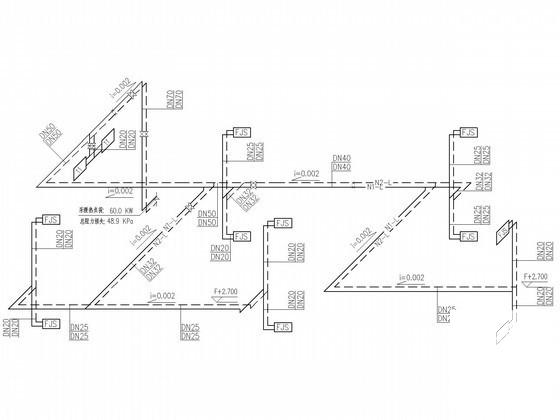

采暖干管系统图

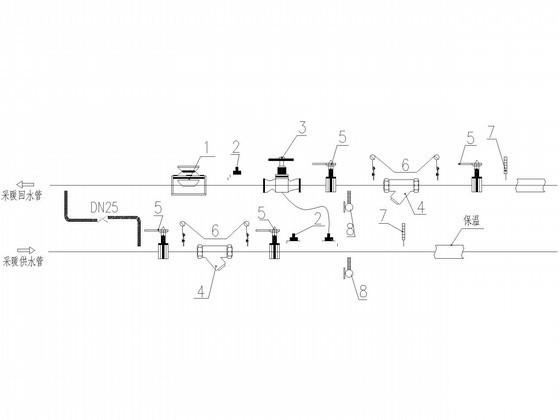

建筑物热力入口装置大样图

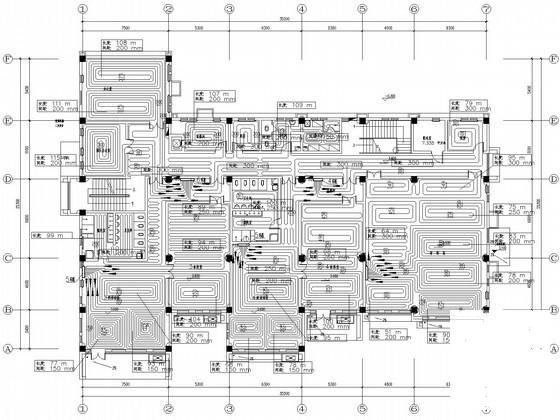

采暖通风平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-06
- 评论次数：0
- 浏览次数：0
- 文件大小：4.52 MB
- 收藏次数：0
-
文件名称：
附件-995858557695985775907.rar
