6层综合楼水暖设计图纸(商业娱乐办公酒店)

  • 附件设计说明:有
  • 建筑类别:办公,商业,宾馆,酒店,娱乐
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室内消火栓系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,水池
  • 供水方式:市政供水,变频供水,高位水箱供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室内(L/S):15
  • 大样节点:水箱,卫生间
  • 热水供应方式:集中热水供应
  • 项目所在地:云南

附件详情

  • 水施资料目录
  • 资料目录、设计施工说明、图例
  • 给水排水系统图(一)
  • 给水排水系统图(二)
  • 地沟管道、一层给排水平面图

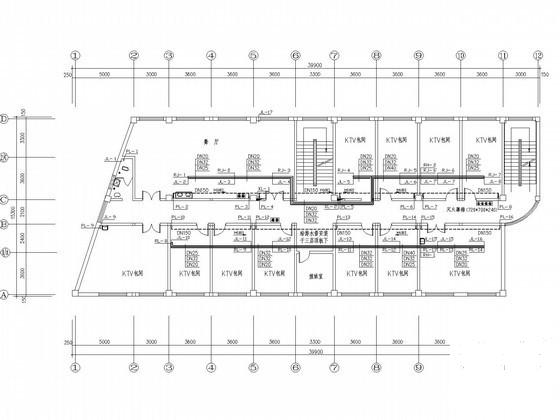

  • 二至四层给排水平面图

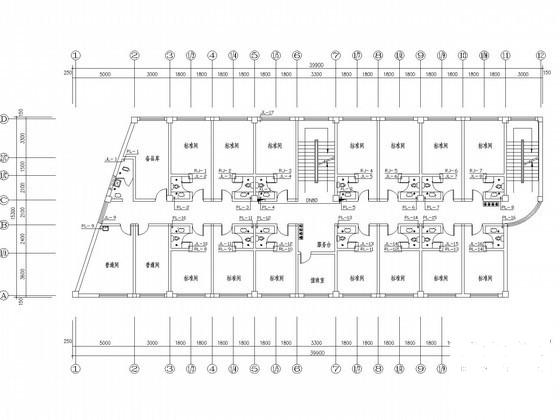

  • 五、六层给排水平面图
  • 暖通资料目录
  • 施工说明 资料目录
  • 采暖系统图
  • 一二层采暖平面图
  • 三四层采暖平面图
  • 五六顶层采暖平面图

附件详情

该项目位于云南,该项目为综合楼。建筑高度为23.55米,地上6层。设计范围:该项目建筑红线内的给水排水和消防管道工程由我院设计。该项目室外园林内水景、道路雨水管及浇洒知名地产均由中外建园林设计公司负责设计,并根据我院提供的总平面图纸自行确定接管点,但排水管道应符合该资料所给的标高及管径。该项目室外热水及热水回水直埋管由供货厂家负责设计及安装。该项目建筑红线内最后一个污水检查井和雨水检查井至城市污水检查井和雨水检查井之间的管道;该项目水表井至城市自来水接管井之间的管道,由市政有关部门设计、施工。采暖、通风系统的设计。
,共11张图。

五、六层给排水平面图

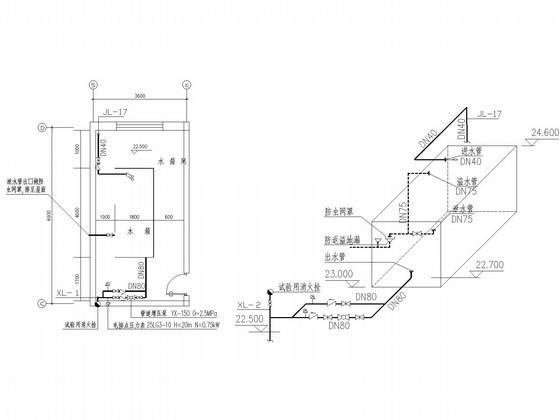

屋顶消防水箱详图

冷热水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 6层综合楼水暖设计图纸(商业娱乐办公酒店) - 1
    第 1 张图
  • 6层综合楼水暖设计图纸(商业娱乐办公酒店) - 2
    第 2 张图
  • 6层综合楼水暖设计图纸(商业娱乐办公酒店) - 3
    第 3 张图
  • 6层综合楼水暖设计图纸(商业娱乐办公酒店) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
