光伏材料公司办公楼宿舍楼综合楼水暖CAD图纸
- 附件设计说明：有
- 建筑类别：住宅,办公
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计年代：近代
- 设计内容：采暖
- 采暖系统：散热器供暖
- 特殊系统：给排水系统
- 项目所在地：新疆
附件详情
某光伏材料公司办公楼宿舍楼综合楼水暖图纸，项目地址：奎屯市。采暖热媒为95-70°C的热水,采暖热负荷为:N1=148922W，系统阻力为8000Pa。N2=93430W,系统阻力为10000Pa.总建筑面积3753.53m ,单位面积耗热量为64.56w/m.室外采暖设计温度-24℃。

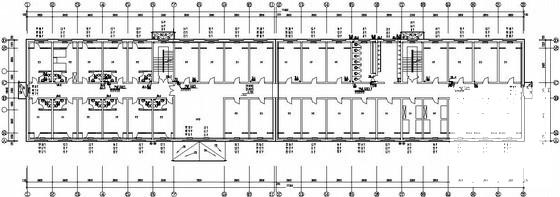

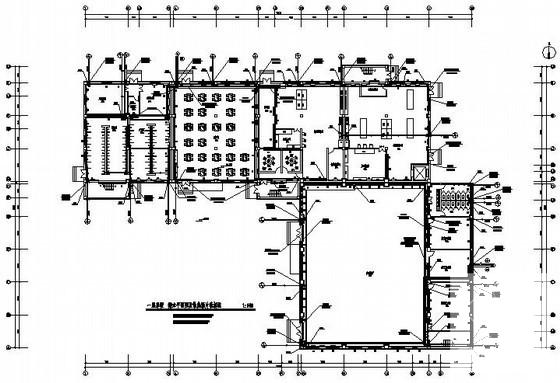

水暖平面图

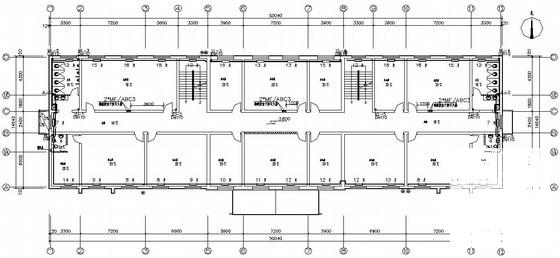

一层采暖标注图

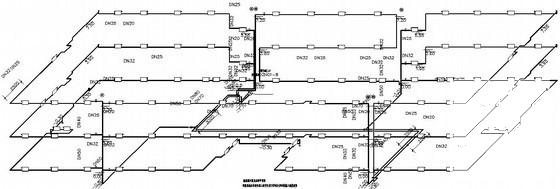

采暖系统图
