3层综合楼水暖施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统
  • 供水方式:市政供水
  • 供水分区:无

附件详情

设计范围:
本建筑室内采暖、给排水系统
采暖系统形式:采暖系统为低温热水地板辐射采暖。地板内采用地板辐射采暖专用交联聚乙烯管:pe-x。
给水工程:生活给水竖向不分区;配管方式为下行上给枝状管网。
排水工程:该项目室内排水南侧排放,排水出户经化粪池处理后排入市政管道。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

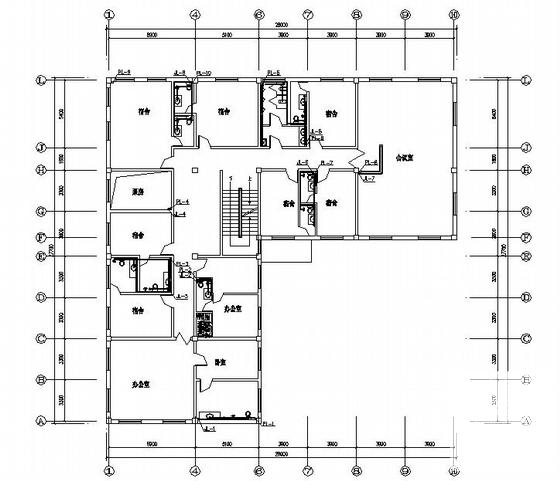

  • 综合楼施工图纸 - 1
    综合楼施工图纸 - 1

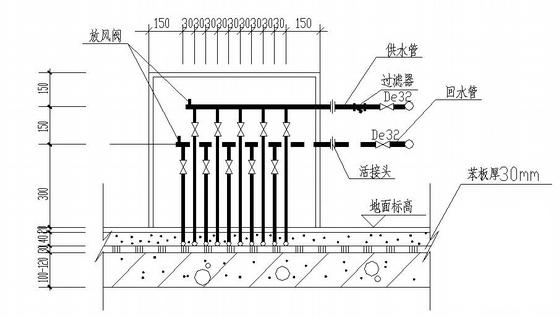

  • 综合楼施工图纸 - 2
    综合楼施工图纸 - 2

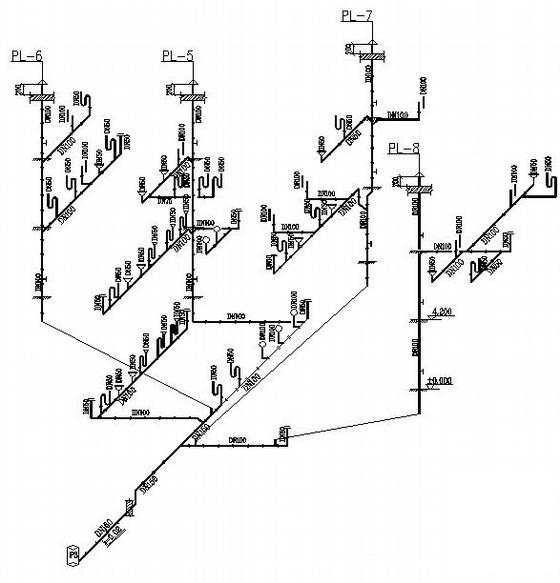

  • 综合楼施工图纸 - 3
