13层酒店式公寓楼采暖通风设计CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅, 商业
建筑高度类型：高层建筑
建筑设计面积：18305平方米
建筑地上层数：13层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：25张
设计年代：近代
设计内容：通风, 采暖
冷热源：市政热网
采暖系统：散热器供暖
水系统：双管制, 异程式
节点大样：集分水器
项目所在地：辽宁

附件详情

设计与施工说明
图例
主要设备材料表
公共建筑节能设计专篇（暖通专业）
通风平面图
采暖平面图
采暖通风平面图
屋面通风平面图
加压送风系统图
管道井内采暖立管系统图
采暖系统图
热力入口详图
分集水器详图
散热器安装示意图
走道综合管线剖面图

附件详情

稿件为辽宁鞍山某酒店式公寓楼采暖通风设计施工图；地下一层，地上十三层，地下一层有泵房、变配电房、柴发机房、排烟机房等；地上一、二层为商业；三层至十三层为酒店式公寓楼。总建筑面积为18305m^2，建筑高度为46.8m。
设计范围：
1、该项目集中式采暖系统设计
2、该项目通风系统设计
3、该项目防排烟系统设计

，图纸共25张。

辽宁酒店式公寓楼采暖通风设计施工

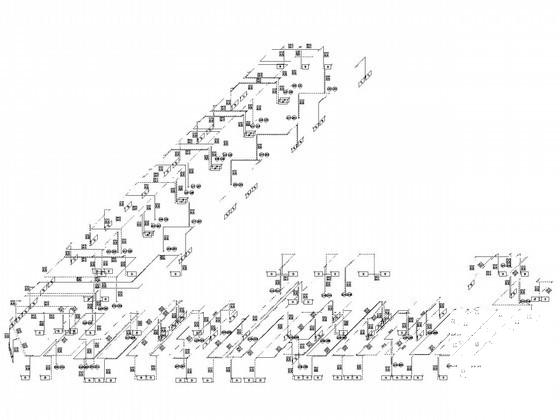

二层采暖系统图

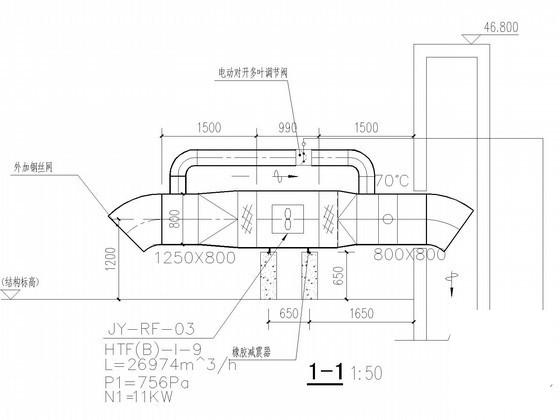

风机剖面图

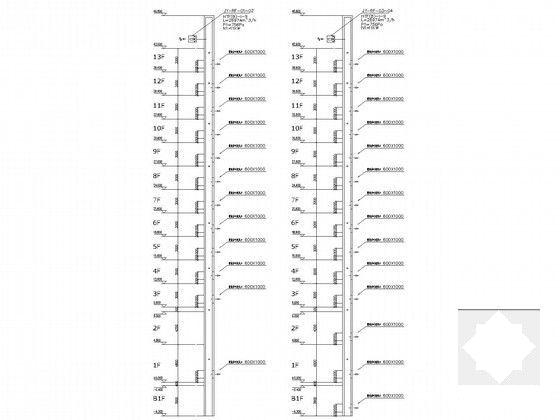

加压送风系统图

热力入口详图

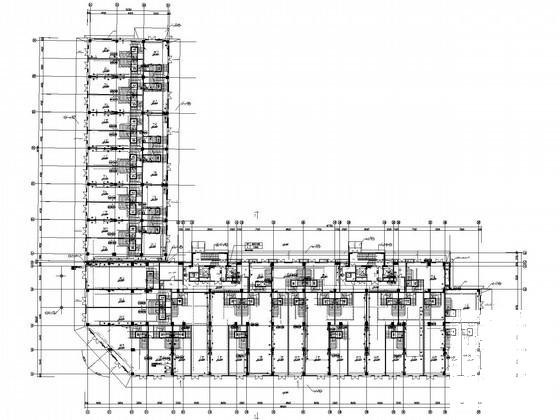

负一层通风平面图

十～十二层采暖系统图

走道综合管线剖面图

鞍山酒店式公寓采暖通风施工图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
