国内住宅区地下锅炉房建筑暖通系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 参考图纸:4张
  • 设计年代:近代
  • 设计内容:采暖
  • 项目所在地:北京

附件详情

一、项目概要:
该项目为地下锅炉房。地下一层、局部地上一层;为丁类生产厂房,设计使用年限为50年,抗震设防烈度为8度...
二、冷热源:
全自动燃气热水锅炉,一次水温度95/70°C...
三、燃气(油)系统:
锅炉间及燃气计量间或日用油箱间应安装可燃气体浓度报警装置及事故排风装置,事故排风12次/h,平时排风6次/h...

图纸共4张。

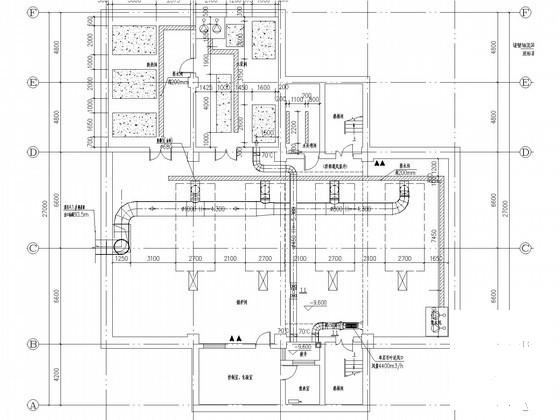

锅炉房基础及风路平面图

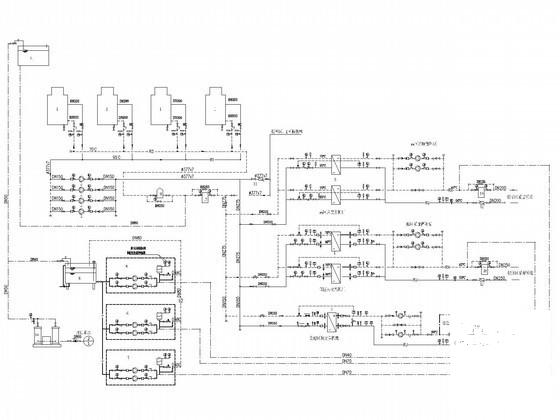

锅炉房系统原理图

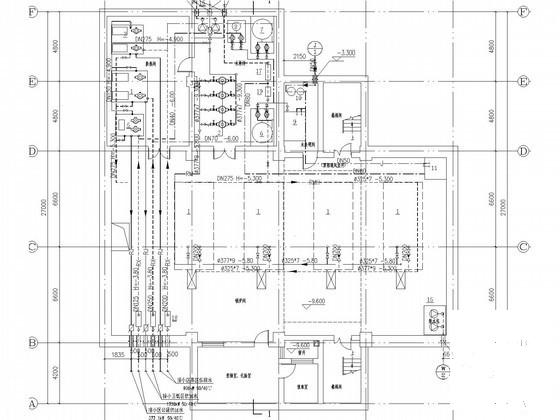

锅炉房水路平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

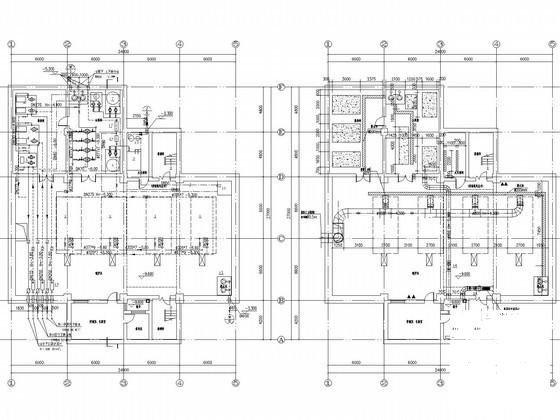

  • 国内住宅区地下锅炉房建筑暖通系统设计CAD施工图纸 - 1
    第 1 张图
  • 国内住宅区地下锅炉房建筑暖通系统设计CAD施工图纸 - 2
    第 2 张图
  • 国内住宅区地下锅炉房建筑暖通系统设计CAD施工图纸 - 3
    第 3 张图
  • 国内住宅区地下锅炉房建筑暖通系统设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
