国内锅炉房CAD施工图纸

  • 建筑类别:其他
  • 建筑高度:单层建筑
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:砌体结构
  • 特种结构:其他结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 抗震设防烈度:8度抗震
  • 参考图纸:12张
  • 设计年代:近代

附件详情

北京某锅炉房图纸
该资料为:北京某锅炉房图纸
建筑面积:787.32平方米
抗震设防烈度:8度
建筑建筑结构形式:砖混结构

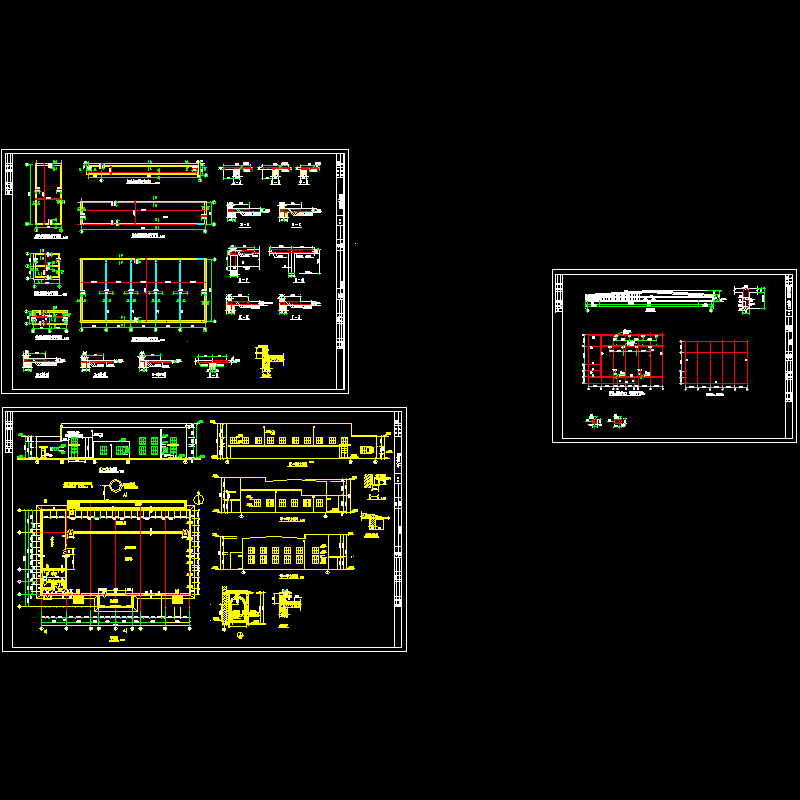

该资料包含:建筑设计说明、平,立面图、剖面图,屋顶排水平面图、基础图、屋面结构图、锅炉基础、锅炉沉灰池结构图、L1配筋、圈梁平面图、设备平面布置图、锅炉房设备 平面布置图 共12张图纸。


2

3

4

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

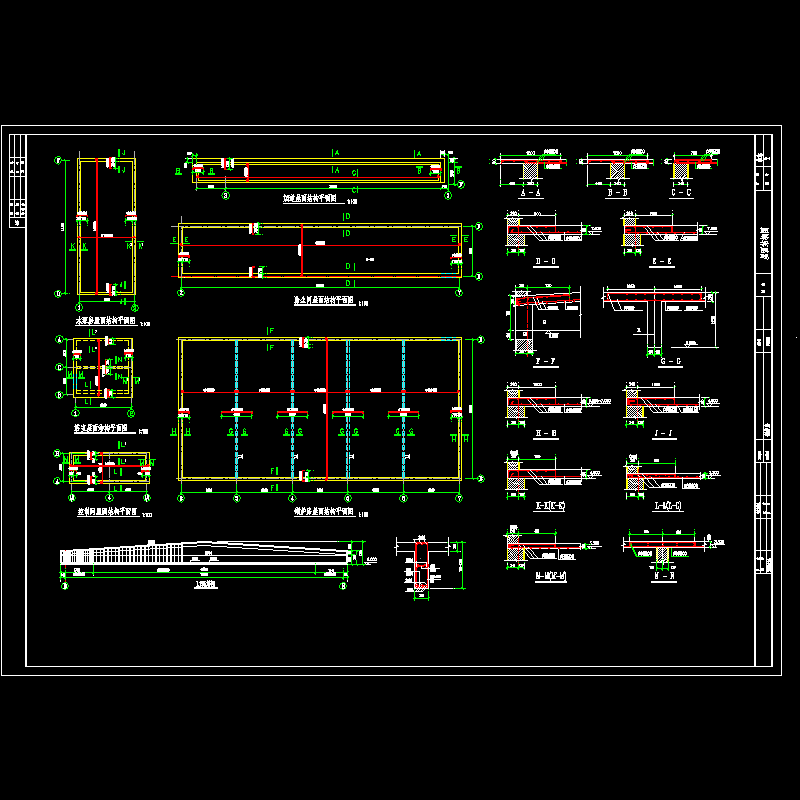

  • 锅炉基础.dwg
    锅炉基础.dwg
  • 锅炉屋.dwg
    锅炉屋.dwg
  • 锅炉屋顶结构图.dwg
    锅炉屋顶结构图.dwg
  • 锅炉房基础.dwg
    锅炉房基础.dwg

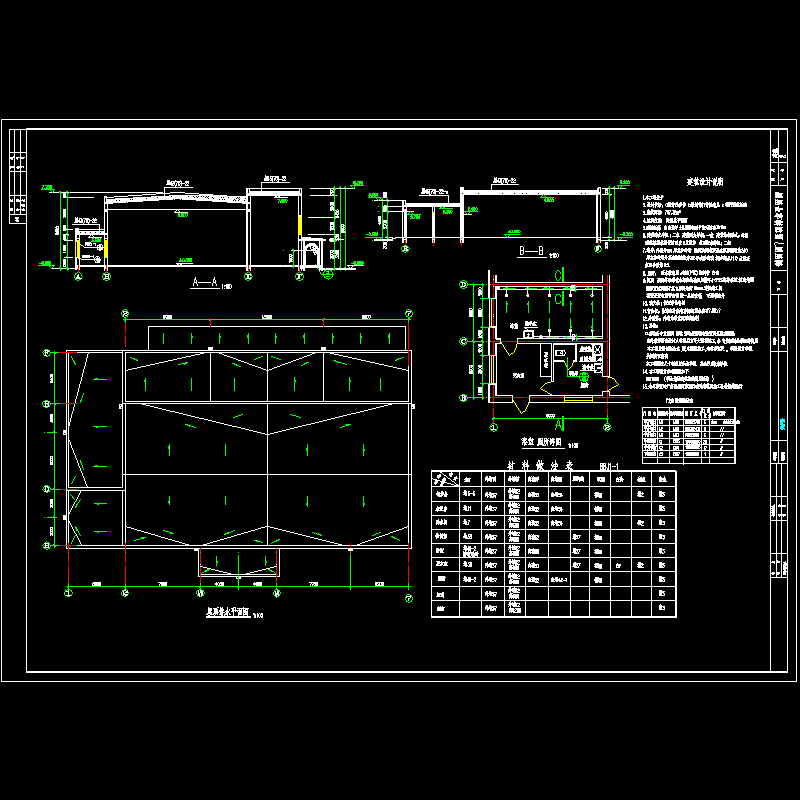

  • 锅炉房屋顶排水.dwg
    锅炉房屋顶排水.dwg
  • 锅炉房平面.dwg
    锅炉房平面.dwg
  • 锅炉房设备.dwg
    锅炉房设备.dwg
  • 锅炉房设备1.dwg
    锅炉房设备1.dwg
  • 锅炉水池.dwg
    锅炉水池.dwg
以上是部分截图,请下载附件后查看完整高清内容
