水泥公司原料调配站及输送结构设计施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 基础形式 :桩基础
  • 参考图纸:18张
  • 设计年代:近代

附件详情

河北某水泥公司原料调配站及输送结构设计图
该资料为:河北某水泥公司原料调配站及输送结构设计图
该资料包含:
桩位布置图及桩施工详图、基础 平面布置图 及基础详图、基础详图、库壁配筋图及构造详图、库仓底板配

筋图、库侧提升机支架平面图、库侧钢梯平面布置图、地坑±0.000平面图、输送廊道1平面图及立面图、框架1各层梁板配筋图、框架2各层梁板配筋图、框架3各层梁板配筋图、GZJ1详图、输送廊道3:±0.000~10.500平面图及其详图、输送廊道2:平面图、立面图及 节点详图 、钢平台详图、24.000m、30.000m库顶钢梁平面布置图、24.000m、30.000m库顶板配筋及压型钢板布置图、24.000m、30.000m库顶平面图共18张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

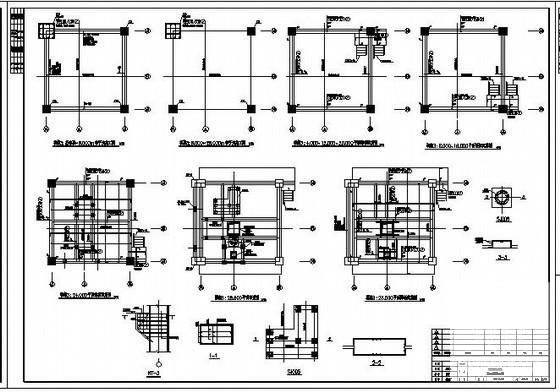

  • 水泥公司原料调配站及输送结构设计施工图纸 - 1
    第 1 张图

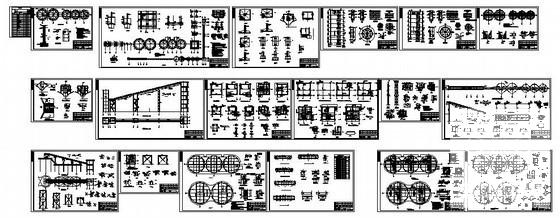

  • 水泥公司原料调配站及输送结构设计施工图纸 - 2
    第 2 张图

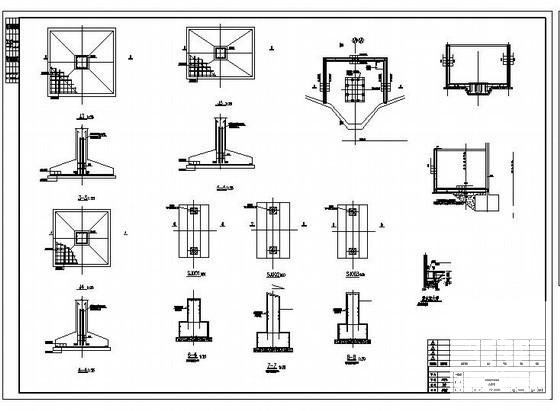

  • 水泥公司原料调配站及输送结构设计施工图纸 - 3
    第 3 张图

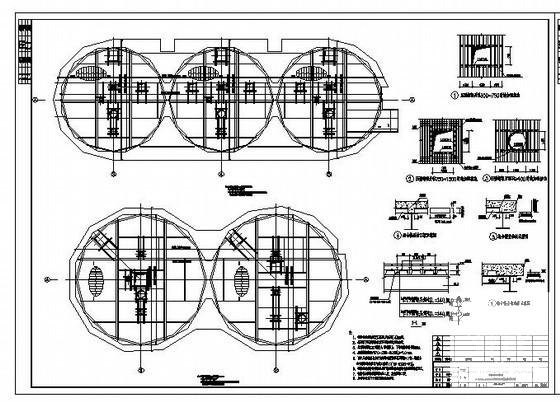

  • 水泥公司原料调配站及输送结构设计施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
