单层化学公司原料库房结构设计施工图纸

附件详情

该项目是扬州化学工业园原料库房项目,上部结构为框架结构:地上一层。基础形式为扩展基础。基础采用柱下独基,基础设计等级为丙级。房屋高度3.900米(指室外地面至屋面板顶或檐口,带阁楼时应算到山尖墙的1/2高度处),室内外高差 0.300 米。
该资料包含:结构设计总说明,基础平面布置图,基础顶~屋顶柱配筋图,地梁配筋平面布置图,屋面梁配筋平面布置图,屋面板配筋 平面布置图 等共计3张图。
分享投稿时间:近几年

结构配筋图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

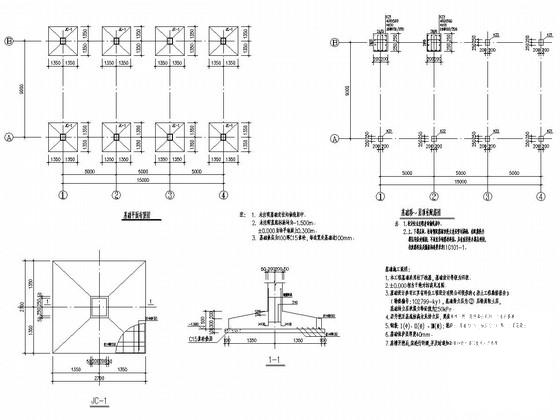

  • 施工图纸设计公司 - 1
    施工图纸设计公司 - 1
  • 施工图纸设计公司 - 2
    施工图纸设计公司 - 2
以上是部分截图,请下载附件后查看完整高清内容
