化工厂输送37度栈桥结构设计施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.50kN/平方米
  • 参考图纸:5张
  • 设计年代:近代

附件详情

山西某化工厂输送37度栈桥结构设计图
该资料为:山西某化工厂输送37度栈桥结构设计图
该资料包含:
结构设计总说明、37°栈桥基础平法施工图、柱配筋平面图、梁平法配筋图、楼板配筋图、控制室平面图、立面图、剖面图共5张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

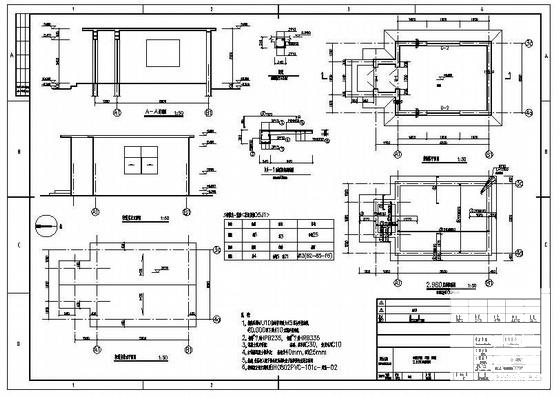

  • 化工厂设计图纸 - 1
    化工厂设计图纸 - 1

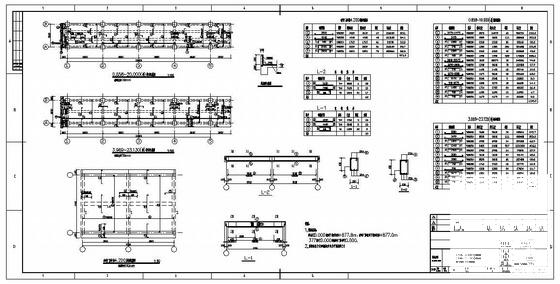

  • 化工厂设计图纸 - 2
    化工厂设计图纸 - 2

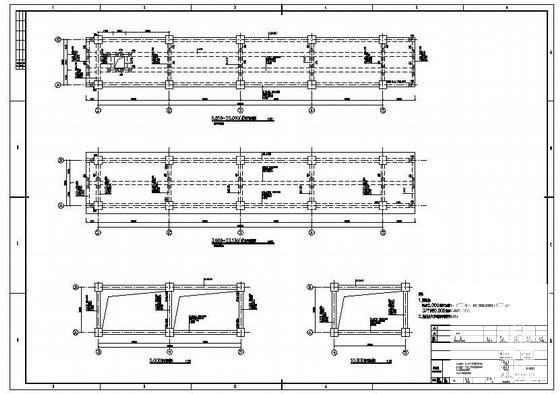

  • 化工厂设计图纸 - 3
    化工厂设计图纸 - 3

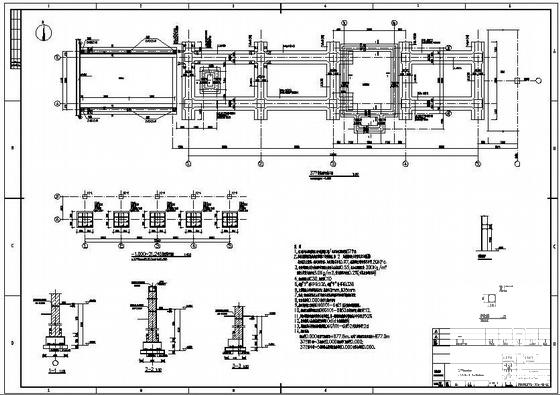

  • 化工厂设计图纸 - 4
    化工厂设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
