4层工业厂房空调与通风系统CAD施工图纸

附件详情

一、项目概要：
工程为6栋丙类厂房，总建筑设计面积：32853.86平方米，其中地上部分25037平方米，地下部分为7816.86平方米。地下1层，地上4层，建筑高度21m......
二、空调系统：
采用变制冷剂流量多联空调机组，一层室内机采用高静压天花板嵌入导管内藏式，气流组织形式为上送下回；其它层室内机采用天花吸顶式，送风形式为上送上回，厂房内以分楼层设置独立新风空调系统......
三、通风排烟系统：

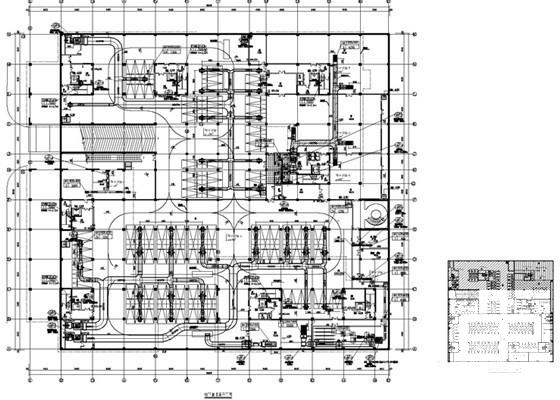

1.地下汽车库分按防火分区划分机械通风系统，采用坡道和采光井自然补风。
2.地上房间采用自然排烟方式，其可开启外窗的有效排烟面积不小于该房间总面积的3%,设有喷淋的房间面积减半。
3. 面积大于100平方米的地下仓库设置机械排烟,排烟量按60M~3/h,采用自然补风......

，图纸共33张
