地上12层住宅楼强弱电CAD施工图纸（甲级设计院，含车库）

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：多层建筑
建筑设计面积：11767.56平方米
建筑地上层数：12层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：32张
设计年代：近代
地下室用途：车库,设备用房
负荷等级：二级,三级
防雷等级：第二类
项目所在地：广东
强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
弱电设计：火灾自动报警系统 ,视频监控系统,停车场管理系统,综合布线系统,有线电视和卫星接收系统,其它

附件详情

强电：
1、10KV高压配电系统图
2、变电所低压配电系统图1~2
3、变电所设备布置平面图变电所接地布置平面图
4、配电箱接线系统图1~3
5、半地下室动力平面图
6、半地下室照明平面图
7、一层照明平面图
8、二~十二层照明平面图
9、屋顶层照明平面图
10、屋顶防雷平面图
11、基础接地平面布置图
弱电：
1、火灾报警系统图
2、有线电视系统图,电话系统图
3、综合布线系统图,保安监控示意图
4、可视对讲、监控系统图,远程天然气表抄表系统图
5、半地下层火灾报警平面图
6、半地下层弱电平面图
7、一层火灾报警平面图
8、二～十二层火灾报警平面图
9、机房层火灾报警平面图
10、一层弱电平面图
11、二～十二层弱电平面图
12、机房层弱电平面图

附件详情

该项目位于广东，项目为住宅建筑，总建筑面积11767.56m2，地上十二层，地下一层，建筑高35.8~38.7m，为二类高层建筑，耐火等级为二级。地下一层主要为设备房及地下室停车。
设计范围包括供配电系统；低压变配电系统；动力配电系统；照明系统；建筑物防雷接地系统；火灾自动报警系统；综合布线系统；访客可视对讲系统；停车场管理系统；保安闭路电视监控系统；电话系统等。
该附件，总共32张。

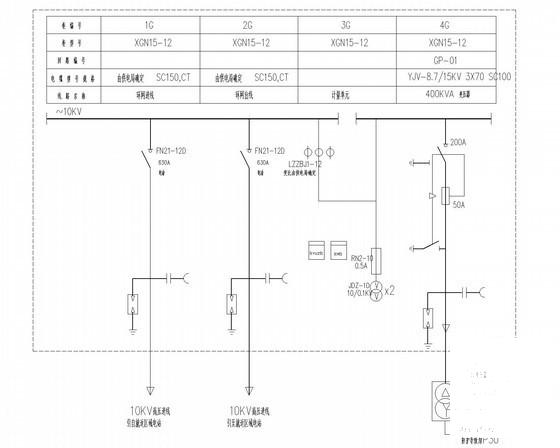

高压配电系统图

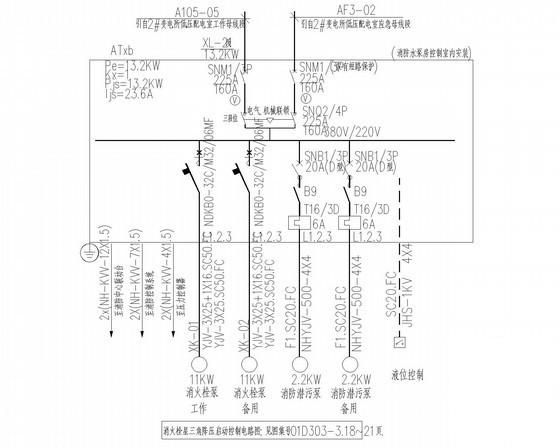

配电箱接线系统图

火灾报警系统图

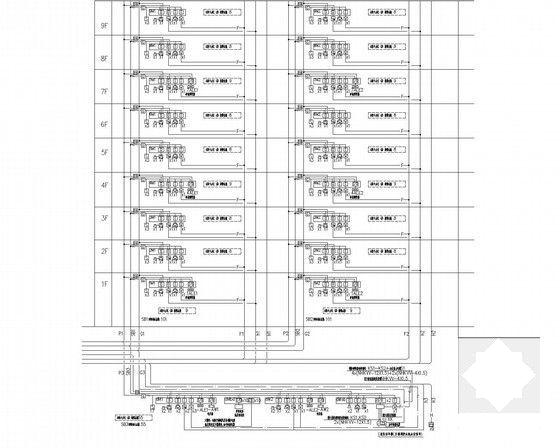

综合布线系统图

可视对讲及监控系统图

变电所设备布置平面图

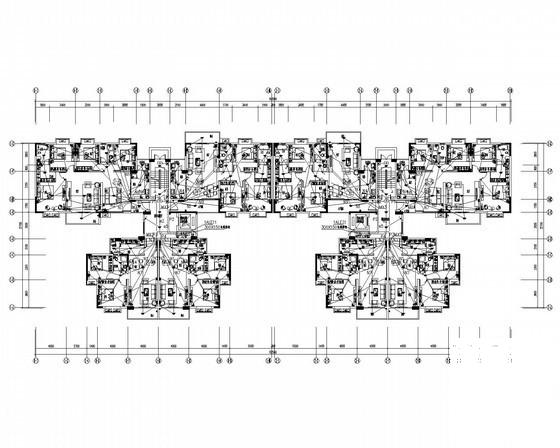

机房弱电平面图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
