医院手术室净化工程CAD施工图纸(设计说明,)(空调自控原理图)

  • 附件设计说明:有
  • 建筑类别:医疗
  • 图纸设计深度:施工图
  • 参考图纸:65张
  • 设计年代:近代
  • 设计内容:空调,洁净,其它
  • 冷热源:空气源热泵,空气调节器
  • 空调系统:制冷剂系统
  • 洁净等级:百级,万级,十万级
  • 节点大样:空气处理机组,管道支吊架
  • 特殊系统: 供配电系统 空调自控系统
  • 项目所在地:山东

附件详情

  • 手术部净化空调系统设计说明及主要设计技术参数
  • 洁净空调系统计算表
  • 屋顶设备机房地面预留口位置图
  • 手术室送回风管道布置图
  • 手术室送风管道布置图
  • 手术室回排风管道布置图
  • 手术室及ICU办公区新风、排风管道布置图
  • ICU送回风管道布置图
  • 手术室办公室及ICU多联机组管道连接布置图
  • 屋顶设备机房送回风管道布置图
  • 屋顶设备机房新风管道布置图
  • 屋顶模块机组与循环机组管道连接图
  • 洁净空调系统图
  • 手术室一拖一空调自控原理图
  • 新风机组空调自控原理图
  • 机组结构与风管安装大样图
  • 机组管道连接大样图
  • 手术室排风系统及冷冻/采暖水管支架安装大样图
  • 风管节点图
  • 配电及弱电系统设计说明
  • 手术室及ICU电力布置图
  • 手术室及ICU照明布置图
  • 手术室及ICU插座布置图
  • 手术室及ICU背景音乐及呼叫系统布置图
  • 屋顶净化机房电力布置图
  • 配电系统图
  • 弱电系统图
  • 平面装饰设计说明
  • 手术室及ICU平面示意图
  • 手术室及ICU净化施工及报价范围图
  • 手术室及ICU墙体放线图
  • 手术室及ICU设备配置图
  • 手术室及ICU天花布置图
  • 手术室及ICU天花材料标注图
  • 手术室及ICU墙面材料标注图
  • 手术室及ICU地面铺装图
  • 手术室及ICU门窗图
  • 手术室及ICU土建墙体门窗预留洞口图
  • 手术室及ICU地面界限图
  • 手术室立面图
  • 洁净手术室墙面、顶面剖面图
  • 洁净走廊墙面、顶面剖面图
  • 门安装节点图
  • 医用刷手槽安装图
  • 手术室设备安装图
  • 手术室安装节点图

附件详情

稿件为山东烟台某人民医院手术室及ICU层流净化工程全套施工图纸;包括净化空调系统设计,净化工程装饰设计,配电弱电系统设计,以及空调系统自控设计等。
设计洁净手术室5间,洁净手术部共分为五个独立空气净化系统。OR5百级手术室为一个独立空气净化系统,OR1万级手术室为一个独立空气净化系统;OR2、OR3万级手术室为一个独立空气净化统;OR4万级防辐射手术室为一个独立空气净化系统;十万级洁净走廊及其相关洁净辅助用房为一个独立空气净化统。污物通道及辅助用房设置独立冷暖系统,采用组合式空调机组送风;共计五个独立净化系统,一个空调系统。办公生活区清洁通道及辅助用房设置独立冷暖系统,采用热泵多联机组风机盘管送风。整个ICU设置独立冷暖系统,采用组合式空调机组送风。ICU办公生活区清洁通道及辅助用房设置独立冷暖系统,采用热泵多联机组风机盘管送风。

,图纸共65张,包含大量 节点详图

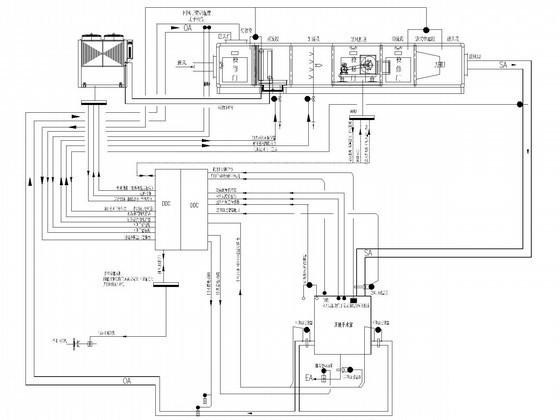

万级手术室空调自控原理图

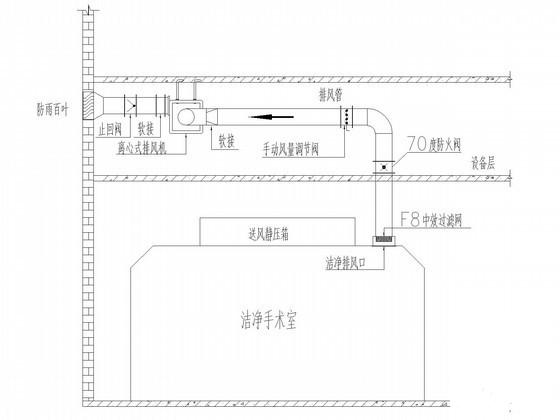

手术室排风系统安装大样图

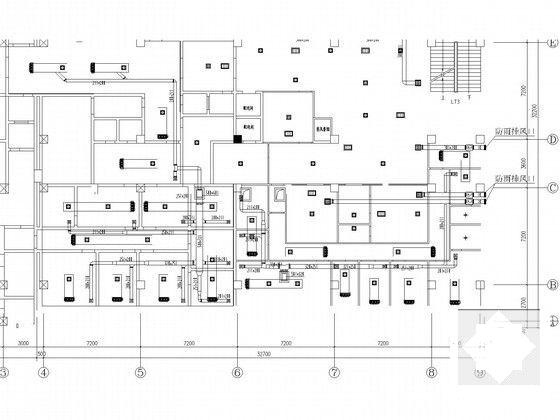

手术室及ICU办公室新风、排风管道布置图

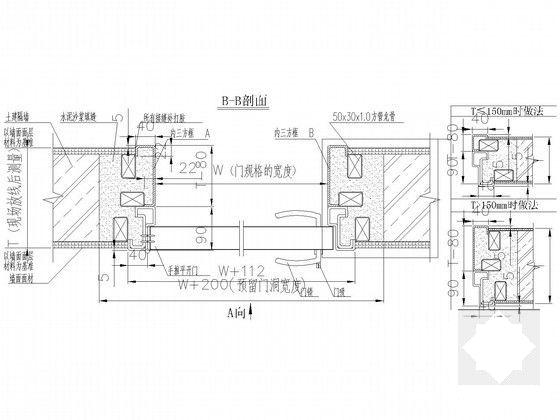

单开手推平开气密门节点示意图

风管节点图

洁净空调系统图

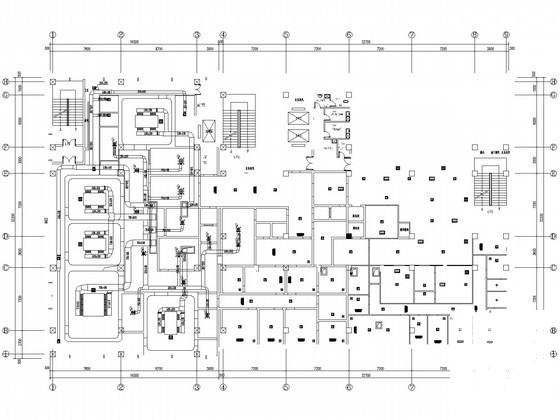

屋顶设备机房送回风管道布置图

新风机组结构与风管安装大样图

循环风机组管道连接大样图

管道穿墙详图

手术室及ICU照明布置图

手术室及ICU平面示意图

人民医院手术室

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 医院手术室净化工程CAD施工图纸(设计说明,)(空调自控原理图) - 1
    第 1 张图
  • 医院手术室净化工程CAD施工图纸(设计说明,)(空调自控原理图) - 2
    第 2 张图
  • 医院手术室净化工程CAD施工图纸(设计说明,)(空调自控原理图) - 3
    第 3 张图
  • 医院手术室净化工程CAD施工图纸(设计说明,)(空调自控原理图) - 4
    第 4 张图
  • 医院手术室净化工程CAD施工图纸(设计说明,)(空调自控原理图) - 5
    第 5 张图
  • 医院手术室净化工程CAD施工图纸(设计说明,)(空调自控原理图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
