医院手术室净化空调装修工程设计施工图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计内容:洁净
  • 送风方式:散流器送风
  • 项目所在地:内蒙古

附件详情

一、项目概要:
医院手术室净化装修工程,位于新建病房大楼的第一、三、四层,设备机房位于三层与四层之间夹层...
二、冷热源:
1.冷热源由大楼中央空调提供。
2.冷冻供回水温7℃/12℃,采暖供回水温50℃/60℃...
三、净化工程:
1.I级、II级手术室、正负压手术室采用一拖一机组形式,Ⅲ级手术室采用一拖三机组形式。
2.手术室采用顶送能房采两侧下回;洁净走廊及洁净区功能房,采用顶送顶回。
3.新风系统:空调系统全部采用自取新风。
4.加湿采用干蒸汽加湿器,加湿器设在自取新风式净化空调机组...

图纸共16张。

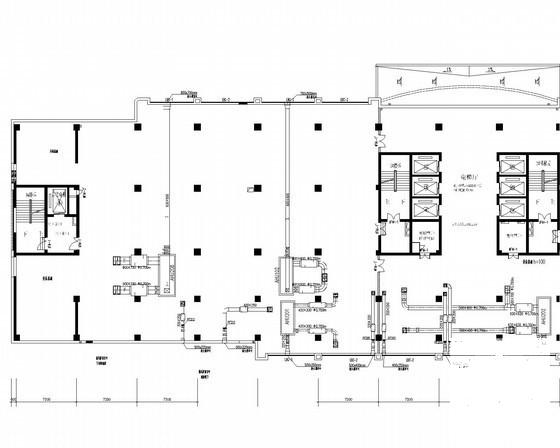

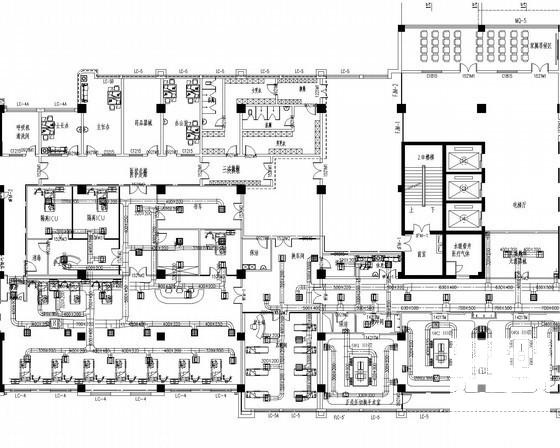

设备层空调风平面图

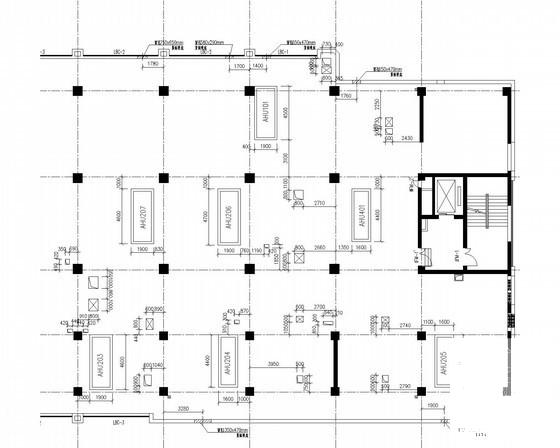

设备层空调基座及留孔平面图

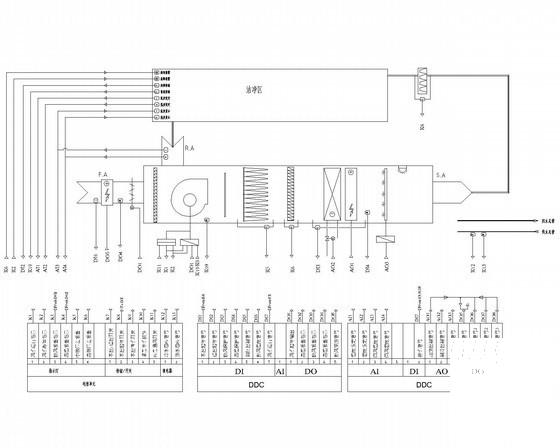

自取新风机组控制原理图
