商贸物流城空调通风全套设计施工大样图.dwg
- 设计说明：有
- 建筑类别：商业
- 建筑高度：多层建筑
- 建筑面积：68396平方米
- 地上层数：4层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：42张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,冷热源
- 冷热源：电动压缩式冷水机组,水地源热泵
- 空调系统：空气-水系统
- 水系统：单式泵,双管制,同程式,异程式,闭式
- 节点大样：冷却塔,水箱,集分水器
- 项目地址：山东
附件详情
- 设计文件目录
- 设计施工说明书
- 设备表
- 平面
- 空调风管平面
- 空调水管平面
- 空调水立管系统原理图
- 机房布置平面图
- 制冷制热系统原理图
- 机房剖面图
- 机房设备布置平面图
- 屋面冷却塔布置平面图
- 地源热泵系统地热换热器设计施工说明
- 地埋管剖面图
- 联箱接管示意图
- 检查井大样图
- 地埋分集水器大样图
附件详情
稿件为山东某商贸物流城空调通风设计
；包括全套暖通施工图纸，负荷计算表，以及机组设备招标文件、采购文件和运行费用表格等。
该工程总建筑面积约为68396平方米，建筑高度22.7m，为二类公共建筑。综合展示区主要用于综合交易和商品展示，分为地下一层和地上四层。其中，地下一层为设备用房，1~3层均为单间分隔展示商铺，4层为大空间展览交流区和单间分隔展示商铺共同组成。
设计内容：大楼的舒适性中央空调系统设计，通风、防排烟系统设计，以及地源热泵系统机房设计。
编制于近代年，图纸共42张。
制冷制热系统流程图
机房布置平面图
制冷制热机房剖面图
集水器大样图
空调水管平面图
空调水立管系统原理图
室外单U型埋管剖面图
通风排烟平面图
空调风管平面图

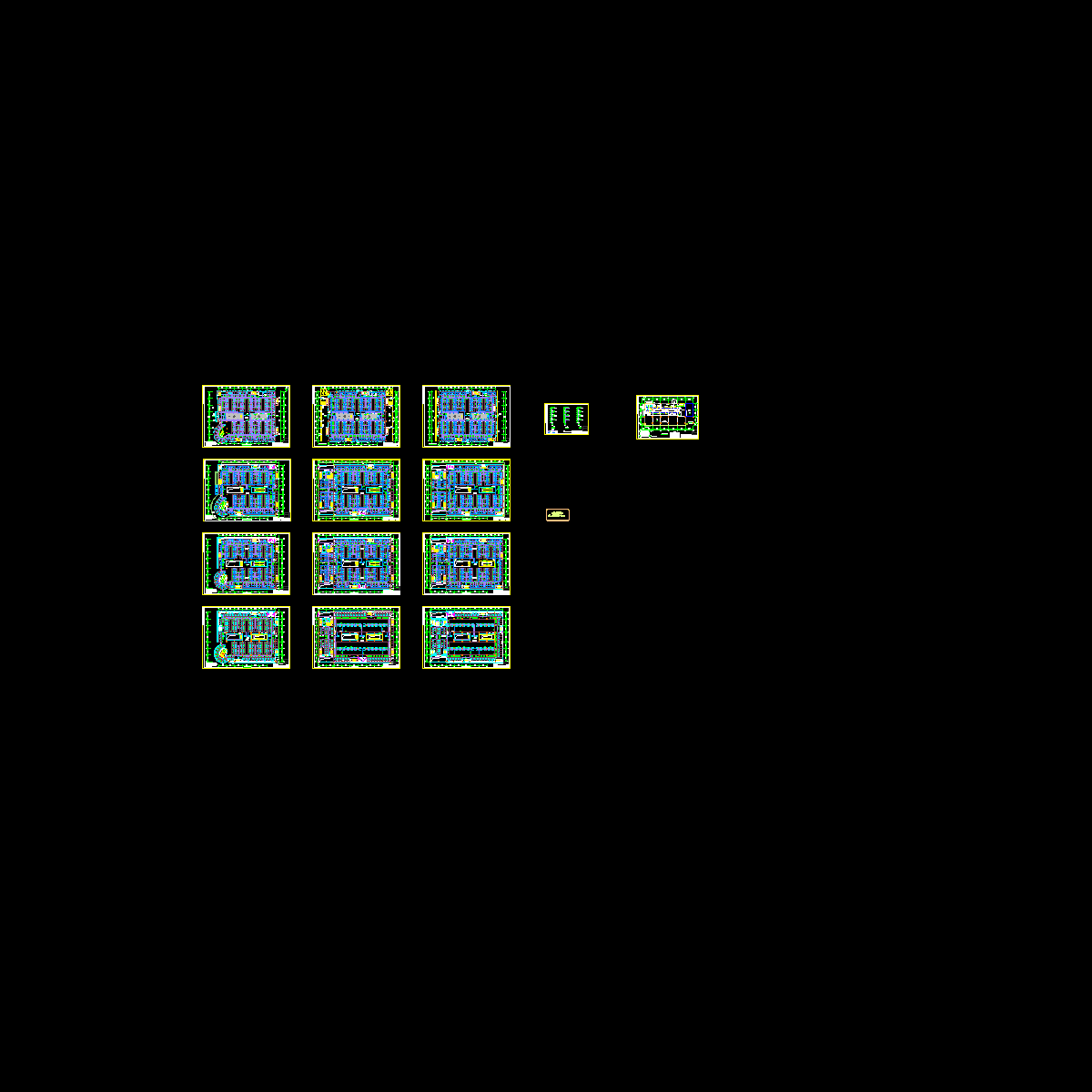

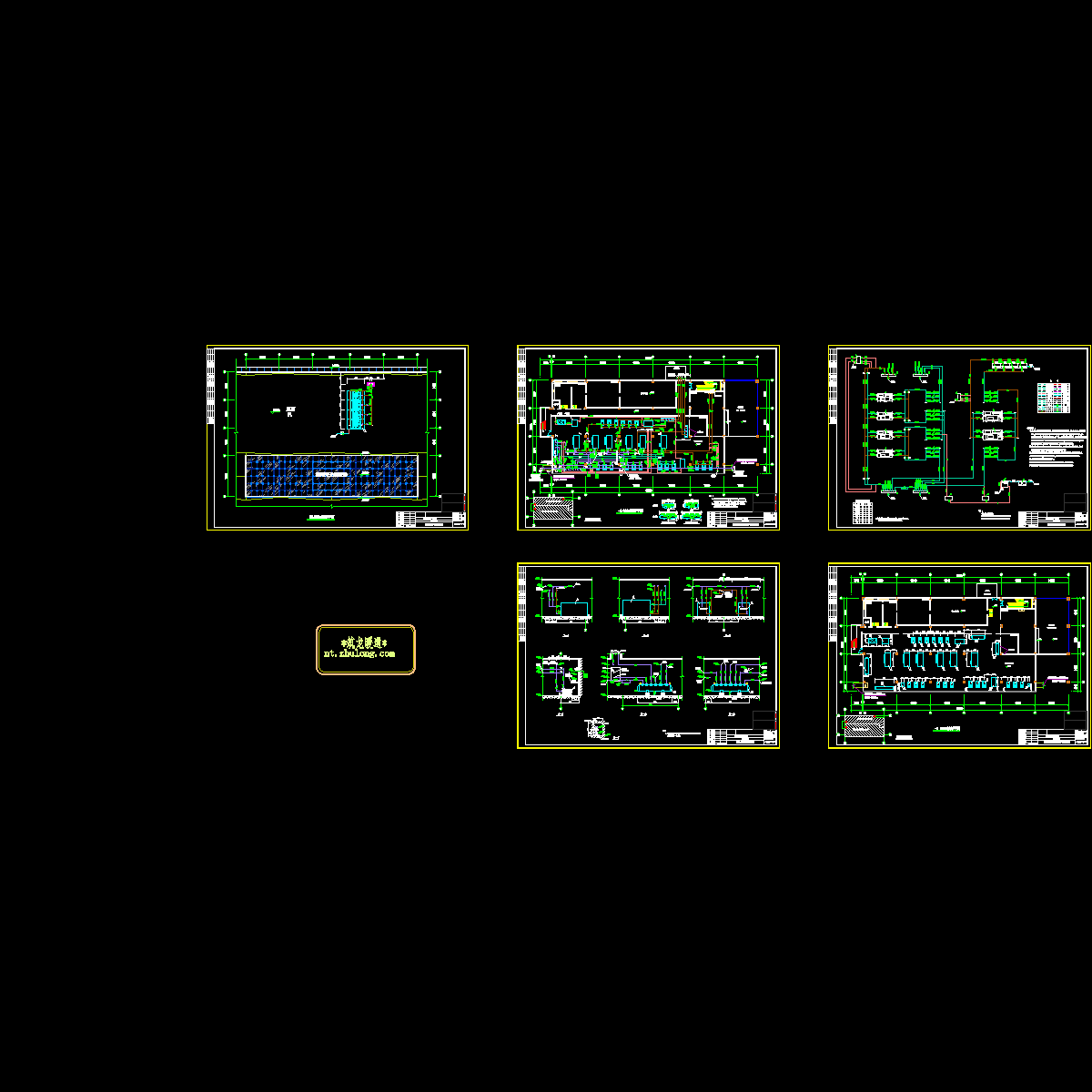

以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
机房.dwg -
济宁n.dwg -
济宁n水.dwg
以上是部分截图，请下载附件后查看完整高清内容
