门式刚架电厂钢结构大门结构CAD施工图纸(6度抗震)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

该资料包含:钢 结构设计说明 ,预埋件 平面布置图 ,柱网布置图,结构图,结构布置图,节点大样,大样图,幕墙分格图,基础施工图等
共11张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

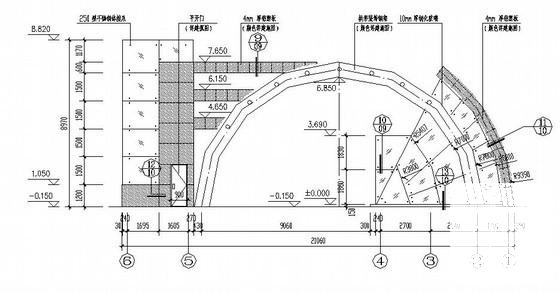

  • 门式刚架电厂钢结构大门结构CAD施工图纸(6度抗震) - 1
    第 1 张图

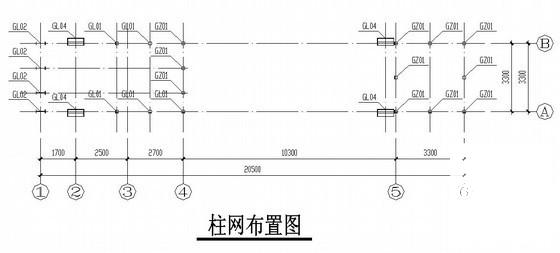

  • 门式刚架电厂钢结构大门结构CAD施工图纸(6度抗震) - 2
    第 2 张图

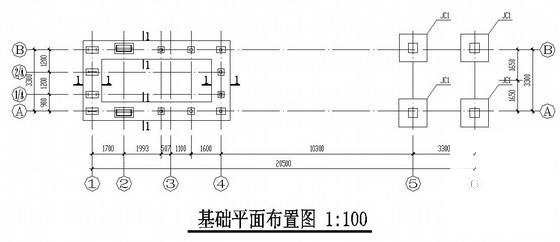

  • 门式刚架电厂钢结构大门结构CAD施工图纸(6度抗震) - 3
    第 3 张图

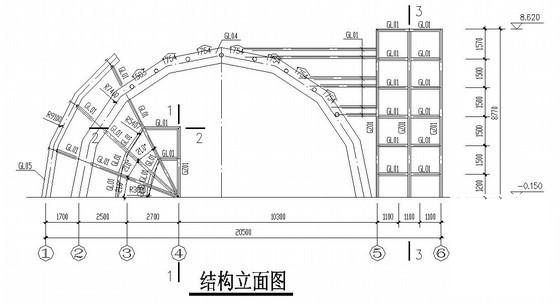

  • 门式刚架电厂钢结构大门结构CAD施工图纸(6度抗震) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
