4层异形柱框架洋房结构设计图纸(BF型)(平面布置图)

  • 民用建筑设计使用年限:50年
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 参考图纸:27张
  • 设计年代:近代

附件详情

该资料包含:结构设计总说明,构造大样,浅基础平面布置图,桩基础平面布置图,地梁层Y向梁钢筋图,墙柱定位图, 平面布置图 ,板钢筋图,楼梯大样图等
共27张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

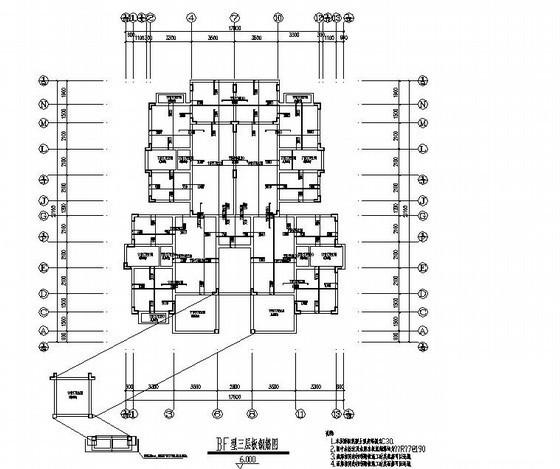

  • 4层异形柱框架洋房结构设计图纸(BF型)(平面布置图) - 1
    第 1 张图

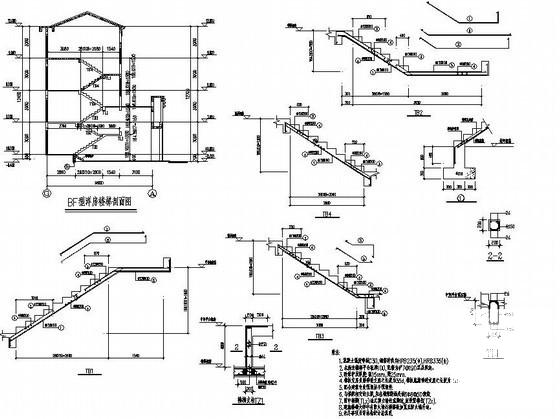

  • 4层异形柱框架洋房结构设计图纸(BF型)(平面布置图) - 2
    第 2 张图

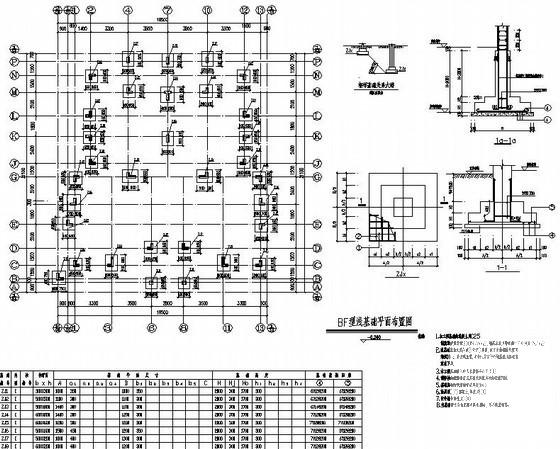

  • 4层异形柱框架洋房结构设计图纸(BF型)(平面布置图) - 3
    第 3 张图

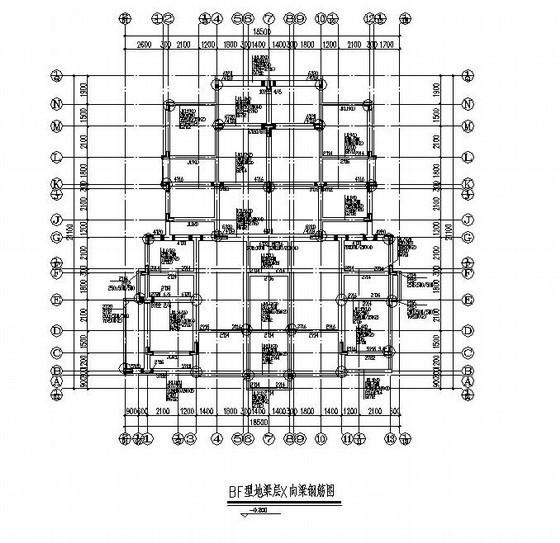

  • 4层异形柱框架洋房结构设计图纸(BF型)(平面布置图) - 4
