4层中学暖通CAD施工图纸

附件详情

本图为深圳某初中教学楼、实验楼暖通系统设计。建筑高度17.30米，地上四层。设计内容包括：采暖系统设计、通风系统设计、防排烟系统设计。

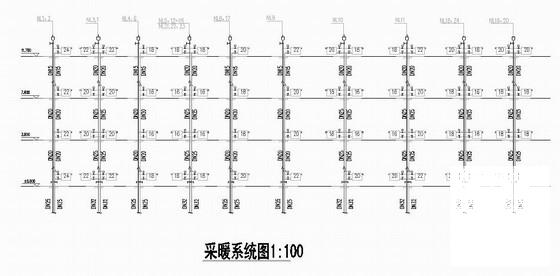

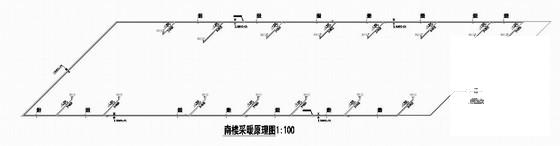

采暖系统热源由室外管网提供的供水温度为80°，回水温度为60°的低温热水。采暖管道为下供下回双管同程式，管道系统的最高点应配置铜质自动排气阀。该项目热力入口装置应置于小室内，小室由甲方自理。热力入口内设总热量表，热量表由供应商配套供应，采用超声波流量计。

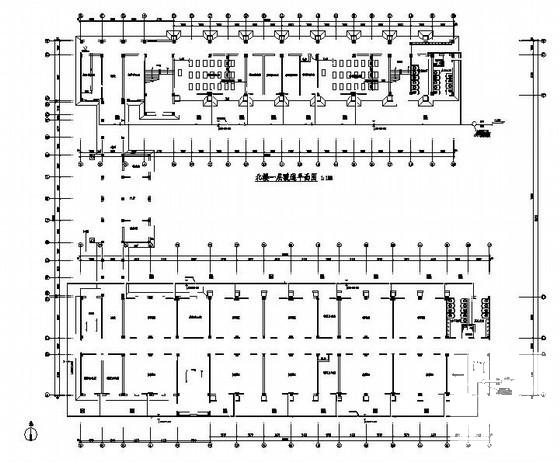

通风及防排烟设计：1、长度大于20m的内走道均满足自然排烟要求，按自然排烟设计。2、化学探究实验室及其中一个化学实验室，和与其相邻的药品室、准备室、仪器室均设置通风系统。换气次数为6次/h ....图纸4张。
