观光酒店暖通施工图纸

一. 采暖系统 :

1. 采暖设计热负荷 Q=574KW;

根据建设单位意见，本建筑确定采用蓄热式电散热器进行采暖。

利用夜间低谷电进行充电蓄热，且不在用电高峰和平段时间使用。

2.入口采用电热风幕。

二. 通风及防排烟系统：

1.消防前室，楼梯间内采用正压的送风方式，设机械进风系统，

配电间、储油间及消防水泵房等采用房间内负压的通风方式，设机械排风系统，

2.排烟(风)机采用双速风机.并在280%%DC时能连续工作30min。新风入口和排烟出口处设电动保温阀门，用 于防止冷风侵入，此阀平时关闭，与风机联动开启。

3.风机控制要求：平时排风系统工作，排烟系统支路上的防火阀关闭，火灾时排风支路上的防火阀关闭，报警 区域内的排烟阀自动开启，风机切换到高速状态，当排烟温度达到280%%DC时，排风机入口处的排烟防火阀自 动关闭，并连锁关闭排烟机。

三.图纸展示

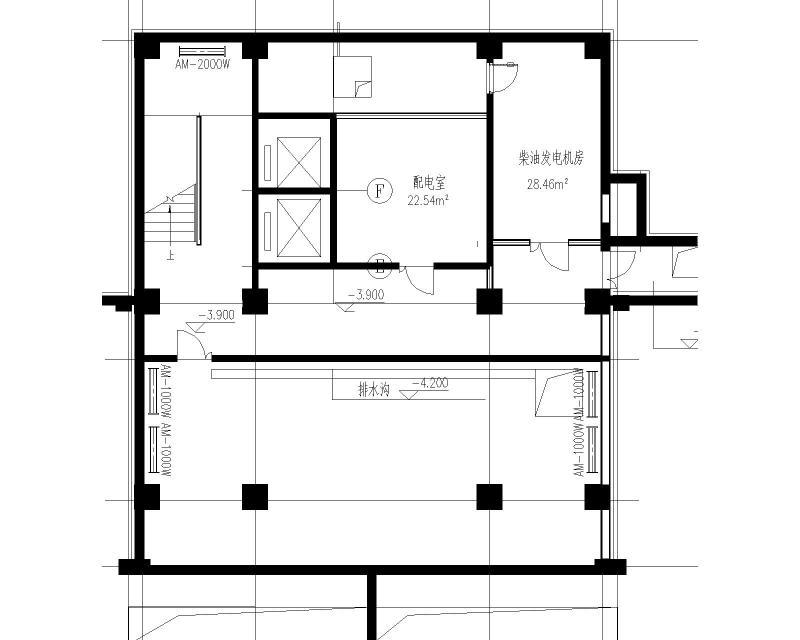

地下室电供暖平面图

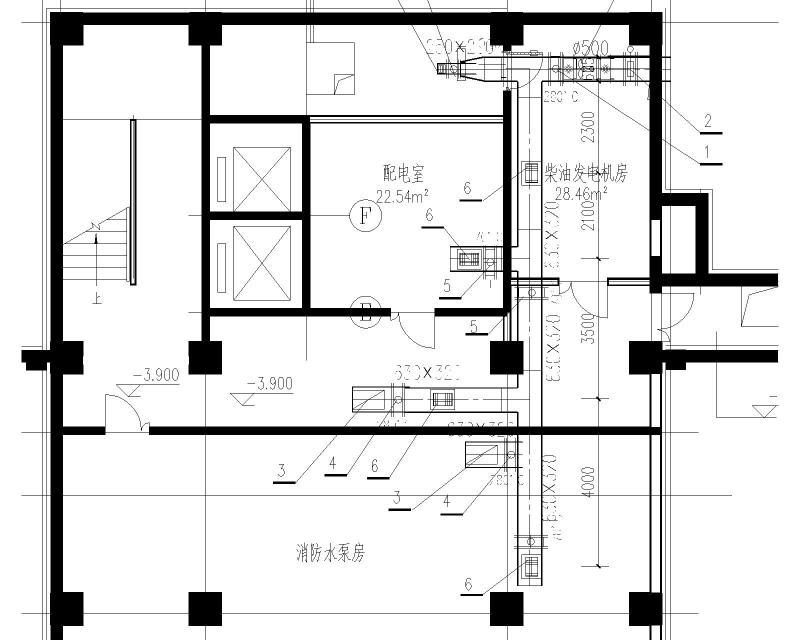

地下室排烟平面图

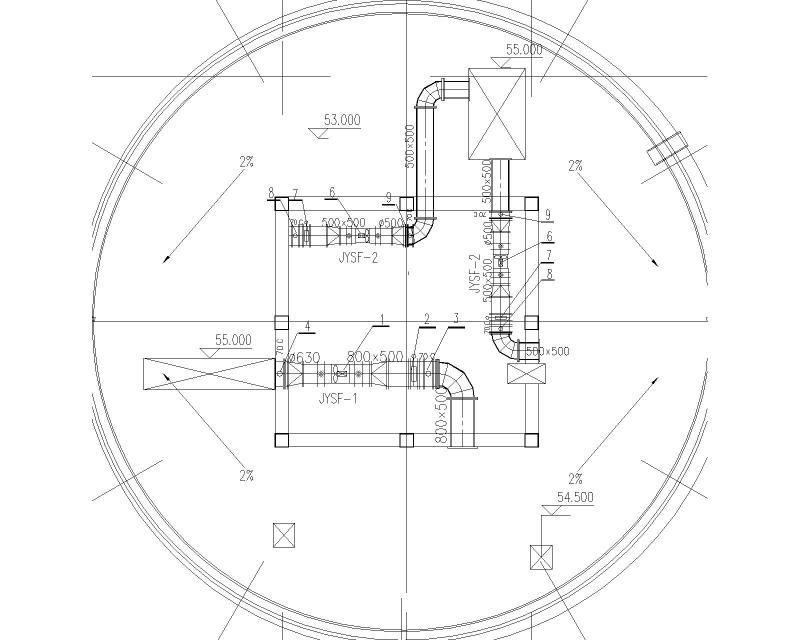

屋顶风机平面图

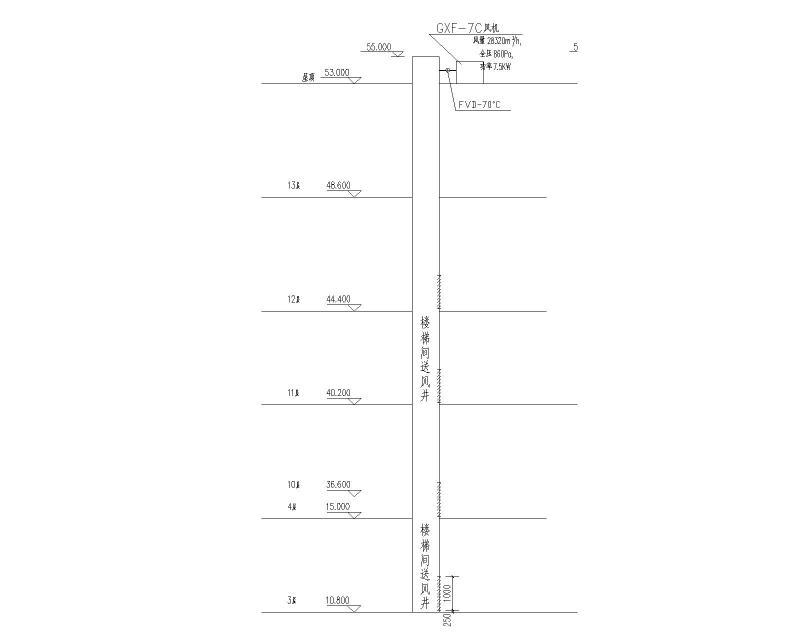

加压送风系统原理图

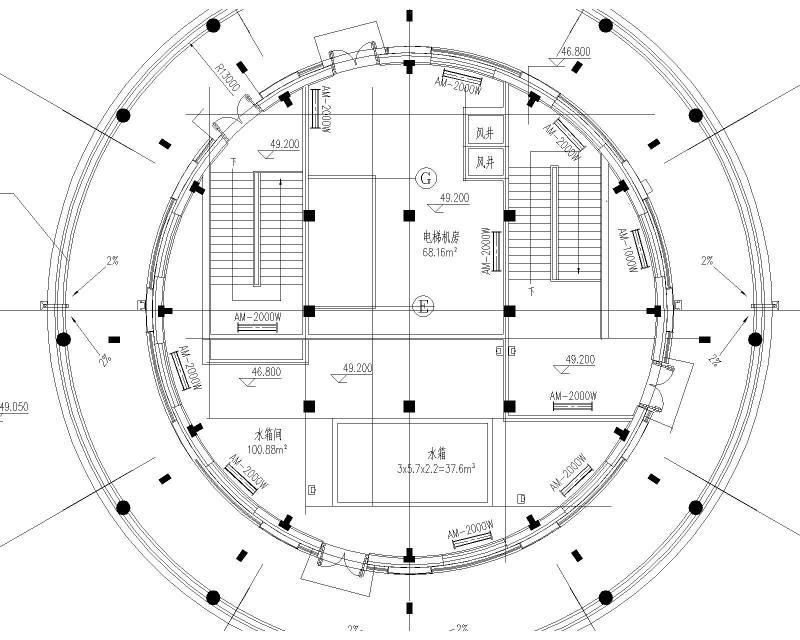

设备层电供暖平面图
