育才中学4层教学楼建筑设计方案设计CAD图纸

  • 图纸设计深度:扩初
  • 建筑高度:18.5米
  • 建筑层数:4
  • 设计效果图:无

附件详情

该资料为某育才中学教学楼建筑设计方案图
工程建筑面积约为:4596平方米、建筑设计结构形式为:砖混结构、层数为: 4层、高度为: 18.5米
这份参考资料包括图纸说明、各层建筑平面、立面、剖面图、楼梯间详图等,共6张图纸
设计功能包括:一至四层为教学及图书室,地下为库房。

2

2

3

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

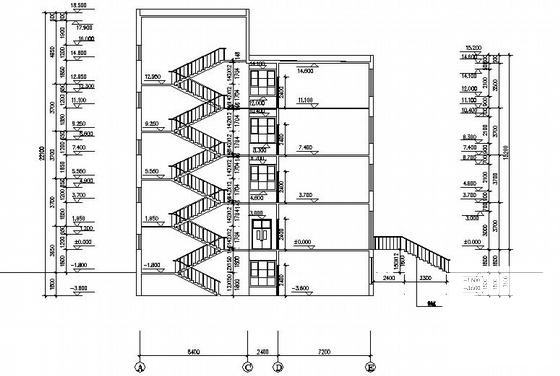

  • 育才中学4层教学楼建筑设计方案设计CAD图纸 - 1
    第 1 张图

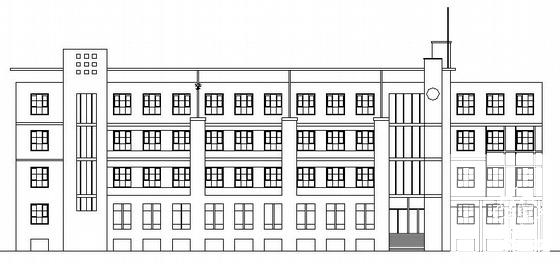

  • 育才中学4层教学楼建筑设计方案设计CAD图纸 - 2
    第 2 张图

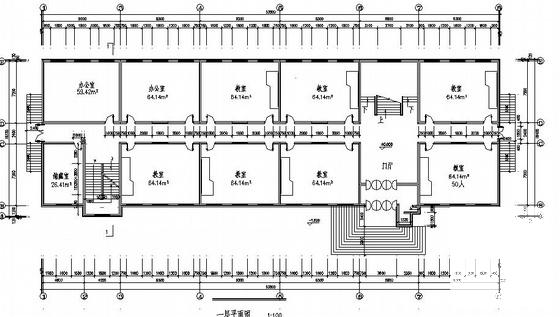

  • 育才中学4层教学楼建筑设计方案设计CAD图纸 - 3
    第 3 张图

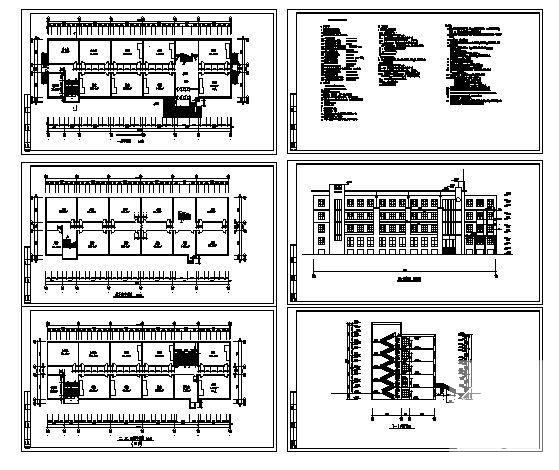

  • 育才中学4层教学楼建筑设计方案设计CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
